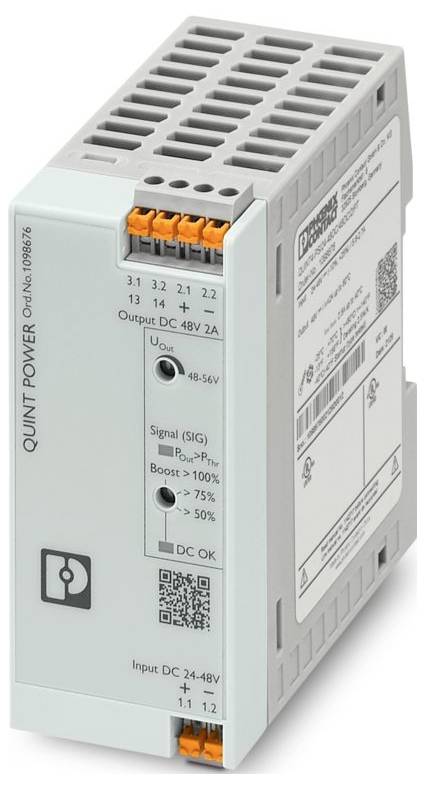

Phoenix Contact 1098676 Convertitore DC/DC 48 V/DC 2 A Contenuto 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (241,80 € / Pezzo)
241,80 €
IVA escl.
Spedizione gratuita
Dati tecnici
- Famiglia di prodotti: QUINT Power
- Tipo di collegamento: Collegamento Push-in
- Larghezza: 90 mm
- Altezza: 106 mm
- Profondità: 45 mm
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -25 °C a ... 70 °C (> 60 °C DERATING: 2,5 %/K)
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Norme/disposizioni: EN 61000-4-10
- Tipo di montaggio: Montaggio su guide portanti
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione: Categoria di sovratensione
- Grado di inquinamento: 2
- Vibrazione (in funzione): < 15 Hz, ampiezza ±2,5 mm | 15 Hz ... 100 Hz: 2,3 g 90 min. (Secondo IEC 60068-2-6)
- Lunghezza di spellatura: 10 mm
- Intervallo di frequenza: 50 Hz ... 60 Hz
- Identificazione: DNV GL
- Classe di protezione: II
- Frequenza: 50 Hz;100 Hz;150 Hz;300 Hz
- Intervallo di tensione nominale d'ingresso: 24 V DC ... 48 V DC
- Intervallo di tensione d'ingresso: 24 V DC ... 48 V CC -10 % ... +25 %
- Ingresso ad ampio campo: Sì
- Rigidità dielettrica max. 60 V DC (60 s)
- Picco di corrente in transitorio: tipo. 8 A.
- Integrale corrente di spunto (I2t): tipo. 0,1 A2s
- Limitazione della corrente di spunto: 8 A.
- Tempo di transizione blackout: tipo. 13 ms (24 V CC);tipo. 18 ms (48 V CC);> 20 ms (24 V CC / 48 V CC, con carico al 50%)
- Assorbimento di corrente: tipo. 5,6 A (24 V CC);TIPO. 2,7 A (48 V CC)
- Tempo d'inserzione: < 1 s.
- Fusibile di ingresso 15 a (ritardato, interno)
- Scelta del fusibile adatto per la protezione di ingresso: 10 a ... 16 a (caratteristiche B, C, d, K o simili)
- Rendimento: tip. 90,1% (24 V CC);tipo. 91,9% (48 V CC)
- Caratteristica d'uscita: U/i Advanced
- Tensione di uscita nominale: 48 V DC
- Intervallo di regolazione della tensione di uscita (USet): 48 V DC ... 56 V CC (> 48 V COSTANTE DI POTENZA)
- Corrente di uscita nominale (IN) 2 A.
- Boost statico (ISTAT.Boost): 2,5 a
- Dynamic Boost (IDYN.Boost): 4 a (4,9 s)
- A prova di cortocircuito: Sì
- Resistente al minimo: Sì
- Potenza di uscita (PN) 96 W.
- Potenza di uscita (PStat. Boost): 120 W.
- Potenza di uscita (PDyn. Boost): 192 W.
- Resistenza alla rialimentazione: ≤ 65 V DC
- Protezione contro sovratensione in uscita (OVP): ≤ 60 V CC
- Oscillazione residua: < 20 mVSS
- Deviazione di regolazione statica: < 1% (variazione di carico statica 10% ... 90%)
- Deviazione di regolazione dinamica: < 1% (variazione di carico statica 10% ... 90%)
- Variazione di regolazione variazione della tensione di ingresso: < 1% (variazione di carico statica 10% ... 90%)
- Tempo di salita: < 1 s (UOUT (10% ... 90%))
- Commutabilità in serie: Sì
- Potenza dissipata in stato di inattività: Max. < 2,5 W.
- Potenza dissipata carico nominale massimo: < 7,5 W.
- Possibilità di collegamento in parallelo: Sì, per la ridondanza e l'aumento delle prestazioni
- Protezione (secondaria): Elettronica
- Ingresso: 1 kV (livello di messa a fuoco di prova 4 - simmetrico);2 kV (grado di messa a fuoco di prova 4 - asimmetrica)
- Posizione: 3.X.
- Collegamento conduttore: Collegamento conduttore
- rigida: 0,2 mm² ... 2,5 mm²
- flessibile: 0,2 mm² ... 2,5 mm²
- Rigido (AWG): 24 ... 14
- Uscita: 1 kV (grado di messa a fuoco di prova 3 - simmetrica);2 kV (grado di messa a fuoco di prova 3 - asimmetrica)
- Segnale: 2 kV (livello di messa a fuoco di prova 4 - asimmetrico)
- Segnalazione LED: Segnalazione LED
- Soglia del segnale: > PTHR (LED acceso giallo, potenza d'uscita > PTHR, a seconda della posizione del selettore);> 0,9 x USet (LED verde fisso);< 0,9 x USet (LED verde lampeggiante)
- 24 V CC;22 ma;24 V CC per UOut > 0,9 x USet
- Digitale: 0 V CC;24 V CC;22 ma
- Numero fasi: 1,00
- Tensione di isolamento ingresso/uscita: 3,1 kV CC (test di tipo);1,2 kV CC (test pezzi)
- Frequenza di commutazione: 30,00 kHz ... 40,00 kHz (livello convertitore ausiliario);90,00 kHz ... 110,00 kHz (livello convertitore principale)
- MTBF (IEC 61709, SN 29500): > 1775000 h (25 °C);> 1058000 h (40 °C);> 488000 h (60 °C)
- Durata (condensatori elettrolitici): Durata attesa (condensatori elettrolitici)
- Corrente: 2 A
- Temperatura: 30 °C;
- Tempo: 50 ms.
- Testo aggiuntivo: Livello di nitidezza di prova 2
- Dimensioni dell'articolo: Dimensioni dell'articolo
- Dimensioni dell'articolo in caso di montaggio alternativo: Dimensioni dell'articolo in caso di montaggio alternativo
- Dimensioni di installazione: Dimensioni di installazione
- Distanza di montaggio destra/sinistra (attiva): 15 mm / 15 mm (posa ≥50 %)
- Distanza di montaggio destra/sinistra (passiva): 5 mm / 5 mm (pout ≥50 %)
- Distanza di montaggio su/giù (attivo): 30 mm / 30 mm (pout ≥50 %)
- Distanza di montaggio su/giù (passivo): 30 mm / 30 mm (pout ≥50 %)
- Riferimento per il montaggio: Allineabile: PN ≥50%, orizzontale 5 mm, accanto ai componenti attivi 15 mm, verticale 50 mm
- Allineabile: PN <50%, orizzontale 0 mm, verticale in alto 40 mm, verticale in basso 20 mm
- Verniciatura di protezione: No
- Classe di infiammabilità UL 94 (alloggiamento/morsetti): V0
- Materiale dell'alloggiamento: plastica
- Altezza di utilizzo: ≤ 5000> m ( 2000 m, osservare il derating)
- Classe climatica 3K22 (in conformità con EN 60721-3-3)
- Max. zul. Umidità (in funzione): ≤ 95% (a 25 °C, senza condensa)
- Urti: 18 ms, 30 g, a seconda della direzione dell'ambiente (secondo IEC 60068-2-27)
- EN 61010-1: II (≤ 5000 m)
- EN 62477-1: III (≤ 2000 m)
- Denominazione standard: Applicazioni ferroviarie
- Sicurezza strumenti di misurazione, controllo, regolazione e laboratorio: Sicurezza strumenti di misurazione, controllo, regolazione e laboratorio
- Bassa tensione di protezione: Bassa tensione di protezione
- Cali di tensione di rete: Cali di tensione di rete
- UL: UL
- SIQ: SIQ
- Costruzione navale: Cantieristica navale
- Compatibilità elettromagnetica: Conformità alla direttiva EMC 2014/30/UE
- Requisiti EMC emissione di interferenze: EN 61000-6-3;EN 61000-6-4
- Requisiti EMC immunità: EN 61000-6-1;EN 61000-6-2
- Requisiti EMC per la centrale elettrica: EN 61850-3;EN 61000-6-5
- Emissione di interferenze condotte: Emissione di interferenze condotte
- Radiazione di disturbo: Radiazione di disturbo
- DNV GL conduzione diretta di interferenze: DNV GL conduzione diretta di interferenze
- DNV: Classe A.
- Radiazione di disturbo DNV GL: Radiazione di disturbo DNV GL
- Scarica dell'elettricità statica: Scarica dell'elettricità statica
- Scarica a contatto: 6 kV (grado di affilatura di prova 3)
- Scarica in aria: 8 kV (livello di affilatura di prova 3)
- Osservazione: Criterio B.
- Campo elettromagnetico RF: Campo elettromagnetico RF
- Spessore del campo di prova: 1000 a/m
- Transienti veloci (burst): Transienti veloci (burst)
- Carico di tensione impulsiva (surge): Carico di tensione impulsiva (surge)
- Influenza condotta: Influenza condotta
- Ingresso/uscita/segnale: Asimmetrico
- Tensione: 1 kV
- Campo magnetico con frequenza di ingegneria energetica: Campo magnetico con frequenza di ingegneria energetica
- Cali di tensione: Cali di tensione
- Calo di tensione: 0%
- Campo magnetico a impulsi: Campo magnetico a impulsi
- Interferenza condotta asimmetrica: Interferenza condotta asimmetrica
- Livello di prova 1: 100 kHz
- Livello di prova 2: 1 MHz
- Livello di prova 3: 1,5 kHz 15 kHz (livello di prova 3)
- Livello di prova 4: 15 kHz 150 kHz (livello di prova 3)
- Livello di prova 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (livello di prova 3)
- Livello di prova 6: 0 Hz 16,7 Hz 50 Hz 60 Hz (grado di affilatura di prova 3)
- Frazione alternata sulla tensione continua: Frazione alternata sulla tensione continua
- Quota variabile: 10 % (un)
- Attenua l'onda oscillante: Attenua l'onda oscillante
- Ingresso, uscita (livello di prova 1): 1 MHz (livello di prova 2 - simmetrico)
- Ingresso, uscita (livello di prova 2): 1 MHz (livello di prova 2 - asimmetrico)
- Segnali (livello di prova 1): 1 MHz (livello di prova 2 - simmetrico)
- Segnali (livello di prova 2): 1 MHz (livello di prova 2 - asimmetrici)
- Attenua il campo magnetico oscillante: Attenua il campo magnetico oscillante
- Criteri: Criteri
- Criterio a: Comportamento operativo normale entro i limiti stabiliti.
- Criterio B: Compromissione temporanea del comportamento operativo che corregge di nuovo l'apparecchio stesso.
- Criterio C: Compromissione temporanea del comportamento operativo corretto dall'apparecchio stesso o recuperabile mediante l'azionamento dei comandi.
- Temperatura ambiente (tipo Startup testato): Da -40 °C.
- Applicazioni ferroviarie: Applicazioni ferroviarie
- Derating: > 60 °C (2,5%/K di pout nom.)
- Numero di periodi: 0,5 / 1 / 5 / 50 periodi
- Distanza di montaggio destra/sinistra (attivo, passivo): 0 mm / 0 mm (pout ≤50 %)
- Distanza di montaggio su/giù (attivo, passivo): 30 mm / 30 mm (pout ≤50 %)
- Modello degli alloggiamenti: Policarbonato (PC), UL 94 V0
- Uscita del segnale configurabile: Uscita del segnale configurabile
- Tipo prodotto
Convertitore DC/DC
- Tipo
QUINT4-PS/24-48DC/48DC/2/PT
- Tensione di ingresso (min.)
24 V/DC
- Tensione di ingresso (max.)
48 V/DC
- Tensione di uscita
48 V/DC
- Corrente di uscita max.
2 A
- Corrente di uscita (max.) - arrotondata
2 A
- Collegamento
Collegamento a molla push-in
- Temperatura d'esercizio (min.)
-25 °C
- Temperatura di esercizio (max.)
70 °C
- Dim.
(L x L x A) 90 x 45 x 106 mm
- Altezza
106 mm
- Lunghezza
90 mm
- Larghezza
45 mm
- Contenuto
1 pz.
- Profondità
90 mm
IP20
- Altezza installazione
106 mm
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3563669 Phoenix Contact 1098676 Convertitore DC/DC 48 V/DC 2 A Contenuto 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3563669 Phoenix Contact 1098676 Convertitore DC/DC 48 V/DC 2 A Contenuto 1 pz.
Descrizione
Convertitore DC/DC sincronizzato primariamente, QUINT Power, montaggio su guide portanti, ingresso: 24 V DC - 48 V DC , uscita: 48 V DC / 2 A.
