Acquista Phoenix Contact 2910124 Convertitore DC/DC 12 V/DC 24 V/DC 5 A 132 VA Contenuto 1 pz. da Conrad

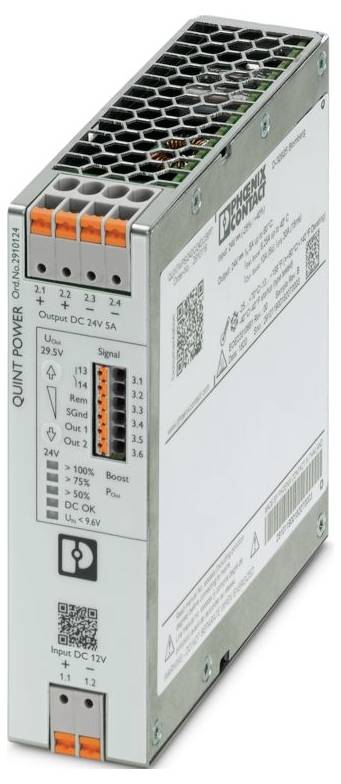

Unità di alimentazione con vari connettori di ingresso e uscita, etichettata 'QUINT POWER', che mostra specifiche dettagliate e indicatori di stato.

Immagine simile

Servizi e promozioni supplementari

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (176,22 € / Pezzo)

176,22 €

IVA escl.

Spedizione gratuita

Segnala un problema

Dati tecnici

Famiglia di prodotti: QUINT Power
Tipo di collegamento: Collegamento Push-in
Larghezza: 122 mm
Altezza: 130 mm
Profondità: 39 mm
Condizioni ambientali: Condizioni ambientali
Tipo di protezione: IP20
Temperatura ambiente (in funzione): Da -25 °C a ... 70 °C (> 60 °C DERATING: 2,5 %/K)
Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
Norme/disposizioni: EN 61000-4-10
Tipo di montaggio: Montaggio su guide portanti
Proprietà di isolamento: Proprietà di isolamento
Categoria di sovratensione: Categoria di sovratensione
Grado di inquinamento: 2
Vibrazioni (in funzione): 5 Hz ... 100 Hz ricerca di risonanza 2,3g, 90 min., frequenza di risonanza 2,3g, 90 min. (Secondo DNV GL classe C)
Lunghezza di spellatura: 8 mm
Intervallo di frequenza: 50 Hz ... 60 Hz
Identificazione: Schema CB (IEC 61010-1, IEC 61010-2-201)
Classe di protezione: Speciale con ingresso e uscita SELV
Frequenza: 100 Hz;120 Hz;300 Hz;360 Hz
Intervallo di tensione nominale d'ingresso 12 V DC
Intervallo di tensione d'ingresso: 12 V DC -25 % ... +40 %
Ingresso ad ampio campo: No
Rigidità dielettrica max. 25 V DC (60 s)
Picco di corrente in transitorio: tipo. 2 A.
Integrale corrente di spunto (I2t): < 0,07 A2s
Limitazione della corrente di spunto: 2 A.
Tempo di transizione blackout: tipo. 4 ms (12 V CC)
ASSORBIMENTO DI CORRENTE 14 A (12 V DC)
Consumo di potenza nominale: 132 va
Tempo d'inserzione tipico: 300 ms (dalla MODALITÀ SLEEP)
Tempo d'inserzione: < 1 s.
Fusibile di ingresso 30 a (ritardato, interno)
Scelta del fusibile adatto per la protezione di ingresso: 10 a ... 16 a (caratteristiche B, C, d, K o simili)
Rendimento: tip. 91,3% (24 V CC)
Caratteristica d'uscita: U/i Advanced;Smart HICUP;MODALITÀ FUSE
Tensione di uscita nominale: 24 V DC
Intervallo di regolazione della tensione di uscita (USet): 24 V DC ... 29,5 V CC (> 24 V CC, POTENZA COSTANTE)
Corrente di uscita nominale (IN): 5 A.
Boost statico (ISTAT.Boost): 6,25 a
Dynamic Boost (IDYN.Boost): 10 a (5 s)
Interruzione a fusibile selettivo (ISFB): 30 a (15 ms)
Attivazione del fusibile magnetico: A1 ... A4 / B2 / C1 ... C2 / Z1 ... Z4
A prova di cortocircuito: Sì
Resistente al minimo: Sì
Potenza di uscita (PN): 120 W
Potenza di uscita (PStat. Boost): 150 W.
Potenza di uscita (PDyn. Boost): 240 W (5 s)
Resistenza alla rialimentazione: ≤ 35 V DC
Protezione contro sovratensione in uscita (OVP): ≤ 32 V CC
Oscillazione residua: < 20 mVSS
Deviazione di regolazione statica: < 1% (variazione di carico statica 10% ... 90%)
Deviazione di regolazione dinamica: < 1% (variazione di carico statica 10% ... 90%)
Variazione di regolazione variazione della tensione di ingresso: < 1% (variazione di carico statica 10% ... 90%)
Tempo di salita: < 1 s (UOUT (10% ... 90%))
Commutabilità in serie: Sì
Potenza dissipata in stato di inattività: Max. < 2 W.
Potenza dissipata carico nominale massimo: < 13 W.
DISSIPAZIONE DI POTENZA MODALITÀ SLEEP: < 1 W.
Possibilità di collegamento in parallelo: Sì, per la ridondanza e l'aumento delle prestazioni
Protezione (secondaria): Elettronica;termomagnetica;termica
Ingresso: 1 kV (livello di messa a fuoco di prova 3 - simmetrico);2 kV (grado di messa a fuoco di prova 3 - asimmetrica)
Posizione: 3.X.
Collegamento conduttore: Collegamento conduttore
rigida: 0,2 mm² ... 1 mm²
flessibile: 0,2 mm² ... 1.5 mm²
Flessibile con tubetto terminale senza guaina in plastica: 0,2 mm² ... 1.5 mm²
Flessibile con tubetto terminale con boccola in plastica: 0,2 mm² ... 0,75 mm²
Rigido (AWG): 24 ... 16
Uscita: 1 kV (grado di messa a fuoco di prova 3 - simmetrica);2 kV (grado di messa a fuoco di prova 3 - asimmetrica)
Segnale: 2 kV (livello di messa a fuoco di prova 3 - asimmetrico)
Segnalazione LED: Segnalazione LED
Tipi di segnalazione: LED;contatto di segnale privo di potenziale;uscita di segnale attiva Out1 (digitale, configurabile);uscita di segnale attiva Out2 (digitale, analogico, configurabile);contatto remoto;messa a terra del segnale SGND
Soglia del segnale: > 100 % (LED acceso giallo, potenza di uscita > 120 W);> 75 % (LED acceso verde, potenza di uscita > 90 W);> 50 % (LED acceso verde, potenza di uscita > 60 W);> 0,9 x USet (LED acceso verde);< 0,9 x USet (il LED lampeggia in verde);> 0,8 x UInnom (LED spento);< 0,8 x UInnom (LED acceso in giallo)
Ingresso segnale remoto (configurabile): Ingresso segnale remoto (configurabile)
Identificazione collegamento: 3.4 +
Funzione: Messa a terra del segnale
Default: Tensione di uscita
Uscita segnale 1 (configurabile): Uscita segnale 1 (configurabile)
DIGITALE: 24 V CC;1 A;30 V CA;0,5 A.
Opzione segnale: Corrente di uscita;potenza di uscita;ore di funzionamento;preavviso di alta temperatura;limitazione di tensione OVP attiva;tensione di ingresso UIN OK
Uscita segnale 2 (configurabile): Uscita segnale 2 (configurabile)
Analogico: 4 ma ... 20 ma ±5 % (carico ≤400 Ω)
Uscita segnale relè 13/14 (configurabile): Uscita segnale relè 13/14 (configurabile)
Contatto di commutazione (privo di potenziale): Privo di potenziale
Massa del segnale SGND: Massa del segnale SGND
Potenziale di riferimento: Per OUT1, OUT2, REM
Tensione di isolamento ingresso/uscita: 4 kV CC (test di tipo);2 kV CC (test pezzi)
Frequenza di commutazione: 190,00 kHz ... 220,00 kHz (livello convertitore ausiliario);50,00 kHz ... 420,00 kHz (livello convertitore principale)
MTBF (IEC 61709, SN 29500): > 1600000 h (25 °C);> 930000 h (40 °C);> 380000 h (60 °C)
Durata (condensatori elettrolitici): Durata attesa (condensatori elettrolitici)
Corrente: 5 A
Temperatura: 30 °C;
Tempo: 50 ms.
Testo aggiuntivo: Livello di nitidezza di prova 2
Dimensioni dell'articolo: Dimensioni dell'articolo
Dimensioni dell'articolo in caso di montaggio alternativo: Dimensioni dell'articolo in caso di montaggio alternativo
Dimensioni di installazione: Dimensioni di installazione
Distanza di montaggio destra/sinistra (attiva): 15 mm / 15 mm
Distanza di montaggio destra/sinistra (passiva): 0 mm / 0 mm
Distanza di montaggio superiore/inferiore (attivo): 50 mm / 50 mm
Distanza di montaggio superiore/inferiore (passiva): 50 mm / 50 mm
Riferimento per il montaggio: Allineabile: PN ≥50%, orizzontale 5 mm, accanto ai componenti attivi 15 mm, verticale 50 mm
Allineabile: PN <50%, orizzontale 0 mm, verticale in alto 40 mm, verticale in basso 20 mm
Verniciatura di protezione: No
Classe di infiammabilità UL 94 (alloggiamento/morsetti): V0
Materiale dell'alloggiamento: metallo
Modello della calotta: Acciaio inossidabile X6Cr17
Modello dei pannelli laterali: Alluminio
Altezza di utilizzo: ≤ 5000> m ( 2000 m, osservare il derating)
Classe climatica 3K3 (EN 60721)
Max. zul. Umidità (in funzione): ≤ 95% (a 25 °C, senza condensa)
Urti: 18 ms, 30 g, a seconda della direzione dell'ambiente (secondo IEC 60068-2-27)
Temp Code: T25 (0 ... +70 °C | > 60 °C, DERATING: 2,5 %/K)
EN 61010-1: II (≤ 5000 m)
EN 62477-1: III (≤ 2000 m)
Descrizione standard: Variazione di rete/sottotensione
Sicurezza strumenti di misurazione, controllo, regolazione e laboratorio: Sicurezza strumenti di misurazione, controllo, regolazione e laboratorio
Bassa tensione di protezione: Bassa tensione di protezione
Cali di tensione di rete: Cali di tensione di rete
UL: UL
CSA: CSA
SIQ: SIQ
Compatibilità elettromagnetica: Conformità alla direttiva EMC 2014/30/UE
Direttiva bassa tensione: Conformità alla direttiva NSR 2014/35/UE
Requisiti EMC emissione di interferenze: EN 61000-6-3;EN 61000-6-4
Requisiti EMC immunità: EN 61000-6-1;EN 61000-6-2
Requisiti EMC centrale elettrica: IEC 61850-3;EN 61000-6-5
Emissione di interferenze condotte: Emissione di interferenze condotte
Radiazione di disturbo: Radiazione di disturbo
DNV GL conduzione diretta di interferenze: DNV GL conduzione diretta di interferenze
DNV: Classe B
Radiazione di disturbo DNV GL: Radiazione di disturbo DNV GL
Scarica dell'elettricità statica: Scarica dell'elettricità statica
Scarica a contatto: 8 kV (grado di affilatura di prova 4)
Scarica in aria: 15 kV (livello di affilatura di prova 4)
Osservazione: Criterio B.
Campo elettromagnetico RF: Campo elettromagnetico RF
Spessore del campo di prova: 1000 a/m
Transienti veloci (burst): Transienti veloci (burst)
Carico di tensione impulsiva (surge): Carico di tensione impulsiva (surge)
Influenza condotta: Influenza condotta
Ingresso/uscita/segnale: Asimmetrico
Tensione 2,5 kV
Campo magnetico con frequenza di ingegneria energetica: Campo magnetico con frequenza di ingegneria energetica
Cali di tensione: Cali di tensione
Calo di tensione: 0%
Campo magnetico a impulsi: Campo magnetico a impulsi
Interferenza condotta asimmetrica: Interferenza condotta asimmetrica
Livello di prova 1: 100 kHz
Livello di prova 2: 1 MHz
Livello di prova 3: 1,5 kHz 15 kHz (livello di prova 3)
Livello di prova 4: 15 kHz 150 kHz (livello di prova 3)
Livello di prova 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (livello di prova 3)
Livello di prova 6: 0 Hz 16,7 Hz 50 Hz 60 Hz (grado di affilatura di prova 3)
Frazione alternata sulla tensione continua: Frazione alternata sulla tensione continua
Quota variabile: 10 % (un)
Attenua l'onda oscillante: Attenua l'onda oscillante
Ingresso, uscita (livello di prova 1): 100 kHz 1 MHz (livello di prova 3 - simmetrico)
Ingresso, uscita (livello di prova 2): 100 kHz 1 MHz (livello di prova 3 - asimmetrico)
Segnali (livello di prova 1): 100 kHz 1 MHz (grado di affilatura di prova 3 - simmetrico)
Segnali (livello di prova 2): 100 kHz 1 MHz (livello di prova 3 - non simmetrico)
Attenua il campo magnetico oscillante: Attenua il campo magnetico oscillante
Criteri: Criteri
Criterio a: Comportamento operativo normale entro i limiti stabiliti.
Criterio B: Compromissione temporanea del comportamento operativo che corregge di nuovo l'apparecchio stesso.
Criterio C: Compromissione temporanea del comportamento operativo corretto dall'apparecchio stesso o recuperabile mediante l'azionamento dei comandi.
Temperatura ambiente (tipo Startup testato): Da -40 °C.

Tipo prodotto: Convertitore DC/DC

Tipo: QUINT4-PS/12DC/24DC/5/PT

Tensione nom.: 12 V/DC

Tensione di uscita: 24 V/DC

Corrente di uscita max.: 5 A

Corrente di uscita (max.) - arrotondata: 5 A

: 132 VA

Collegamento: Collegamento a molla push-in

Temperatura d'esercizio (min.): -25 °C

Temperatura di esercizio (max.): 70 °C

Dim.: (L x L x A) 125 x 36 x 130 mm

Altezza: 130 mm

Lunghezza: 125 mm

Larghezza: 36 mm

Contenuto: 1 pz.

Profondità: 125 mm

: IP20

Altezza installazione: 130 mm

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 3580278 Phoenix Contact 2910124 Convertitore DC/DC 12 V/DC 24 V/DC 5 A 132 VA Contenuto 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3580278 Phoenix Contact 2910124 Convertitore DC/DC 12 V/DC 24 V/DC 5 A 132 VA Contenuto 1 pz.

Descrizione

Convertitore DC/DC sincronizzato primariamente, QUINT Power, montaggio su guida portante, tecnologia SFB (Selective fuse Breaking), ingresso: 12 V DC, uscita: 24 V DC / 5 A.
