Name: Phoenix Contact AXL F IMPULSE2 XC 1H 2702655 Modulo I/O 5 V/DC
Brand: Phoenix Contact
SKU: 2136880
Availability: BackOrder

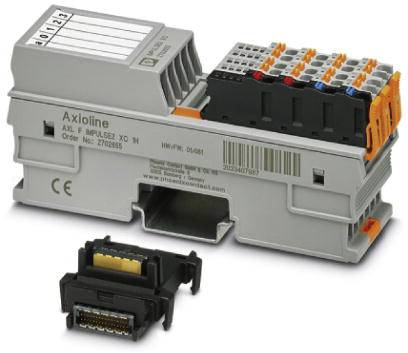

Un modulo Axioline e un connettore. Utilizzato principalmente nella tecnica di automazione industriale.

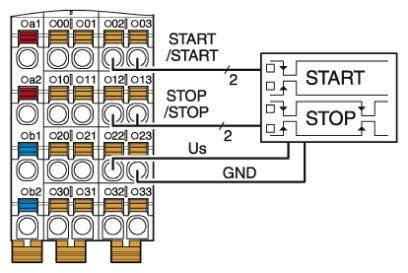

Uno schema elettrico mostra i collegamenti tra i pulsanti 'START', 'STOP' e i morsetti 001 fino a 032 con ingressi cablati.

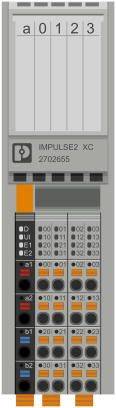

Un modulo terminale elettrico con etichette 'IMPULSE2 XC' e numero di identificazione 2702656. Mostra vari connettori e spie di controllo.

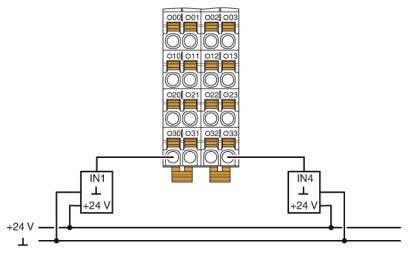

'Rappresentazione schematica di un circuito elettrico con un morsetto che mostra gli ingressi IN1 e IN4 e una tensione di +24 V.'

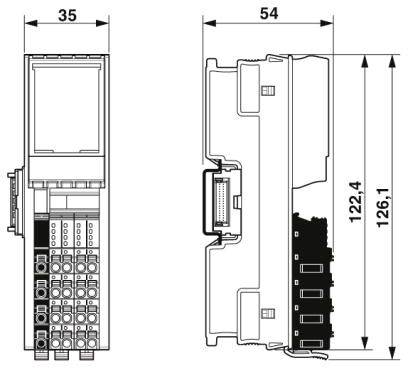

Disegno tecnico di un dispositivo elettronico con dimensioni: larghezza 35 mm, altezza 126,1-126,4 mm, profondità 54 mm.

1/5

Immagine simile

Scheda tecnica (PDF)

Disponibile a breve

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (1110,66 € / Pezzo)

1110,66 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Descrizione dell'ingresso: EN 61131-2 tipo 1 e 3
Numero ingressi: 4
Circuito di protezione: Protezione da sovratensione tensione di alimentazione elettronica (35 V, 0,5 s)
Tempo di filtraggio in ingresso: 250 µs
Intervallo di tensione d'ingresso\"0 \" segnale: -3 V DC... 5 V/DC
Intervallo di tensione d'ingresso\"1 \" segnale: 11 V DC... 30 V DC
Colore: Grigio traffico A RAL 7042
Peso netto: 134 g
CLASSE DI PROTEZIONE: III (IEC 61140, EN 61140, VDE 0140-1)
Velocità di trasmissione: 100 MBit/s
Potenza assorbita: max. 0,75 W

Tipo prodotto: Modulo I/O

Tipo: AXL F IMPULSE2 XC 1H

Ingressi digitali max.: 4

Num. Ingressi max.: 4

Numero di ingressi: 4 x

Voltaggio operativo Min.: 19.2 V/DC

Tensione d'esercizio: 19.2 - 30 V/DC

Voltaggio Max.: 30 V/DC

Tensione di esercizio: 5 V/DC

Altezza: 126.1 mm

Lunghezza: 54 mm

Larghezza: 35 mm

: IP20

Dim.: (L x L x A) 54 x 35 x 126.1 mm

Tecnologia di collegamento: 1 cavo

Max. assorbimento di corrente: 150 mA

Codice articolo produttore: 2702655

Montaggio: Guida portante

Max. Temperatura ambiente: +60 °C

Min. Temperatura ambiente: -25 °C

Tensione logica UL: 5 V/DC

UKCA: Sì

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Tensione di esercizio

Codice articolo produttore

Tipo prodotto

Phoenix Contact AXL F IMPULSE2 XC 1H 2702655 Modulo I/O 5 V/DC

Articolo n°:2136880

Disponibile a breve

Conrad Electronic

Questo articolo

5 V/DC

2702655

Modulo I/O

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

1110,66 €^*

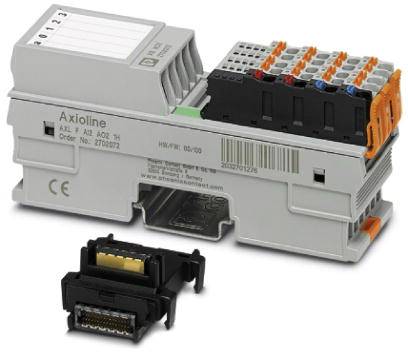

Phoenix Contact AXL F AI2 AO2 XC 1H 1035429 Modulo I/O 5 V/DC

Articolo n°:2137548

Consegna entro Gio 22 Ott

Conrad Electronic

5 V/DC

1035429

Modulo I/O

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

490,98 €^*

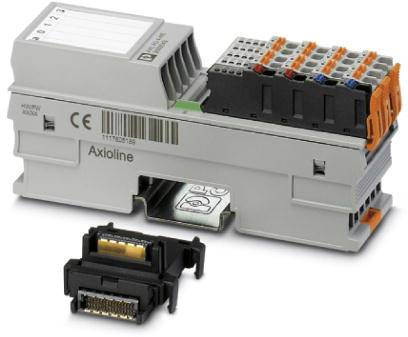

Phoenix Contact AXL F AI4 I XC 1H 2702007 Modulo I/O 5 V/DC

Articolo n°:2137301

Consegna entro Gio 22 Ott

Conrad Electronic

5 V/DC

2702007

Modulo I/O

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

340,16 €^*

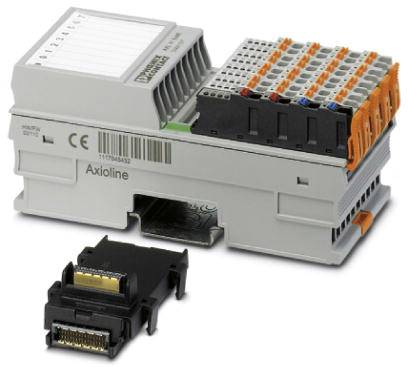

Phoenix Contact AXL F AI8 W 1F 2702525 Modulo I/O

Articolo n°:2136865

Consegna entro Gio 22 Ott

Conrad Electronic

2702525

Modulo I/O

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

528,69 €^*

Phoenix Contact AXL F AO4 XC 1H 2702153 Modulo I/O 5 V/DC

Articolo n°:2137416

Consegna entro Gio 22 Ott

Conrad Electronic

5 V/DC

2702153

Modulo I/O

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

572,95 €^*

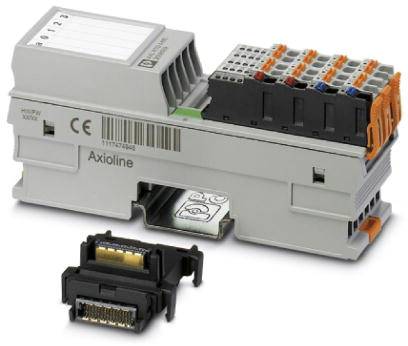

Phoenix Contact AXL F RTD4 XC 1H 1035430 Modulo I/O 5 V/DC

Articolo n°:2136985

Consegna entro Gio 22 Ott

Conrad Electronic

5 V/DC

1035430

Modulo I/O

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

340,16 €^*

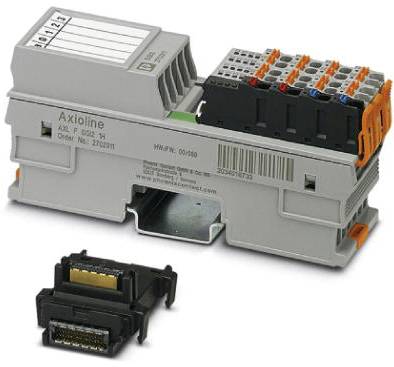

Phoenix Contact AXL F SGI2 1H 2702911 Modulo I/O 5 V/DC

Articolo n°:2137506

Consegna entro Gio 22 Ott

Conrad Electronic

5 V/DC

2702911

Modulo I/O

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

397,54 €^*

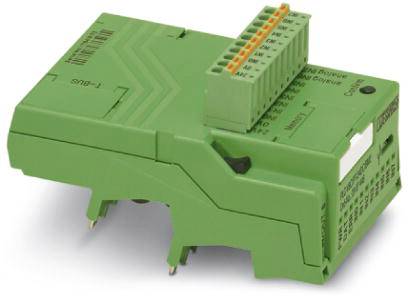

Phoenix Contact PLC-V8C/PT-24DC/BM2 2907446 Modulo I/O 24 V/DC

Articolo n°:2136585

Consegna entro Gio 22 Ott

Conrad Electronic

24 V/DC

2907446

Modulo I/O

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

250,00 €^*

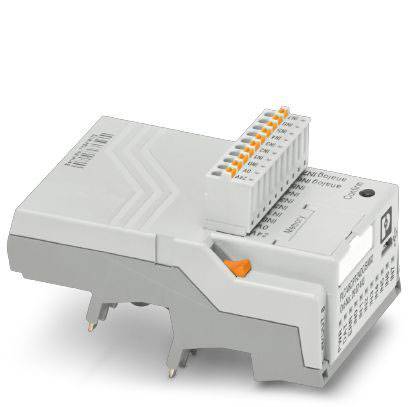

Phoenix Contact PLC-V8C/PT-24DC/SAM2 2907443 24 V/DC

Articolo n°:2137129

Consegna entro Gio 22 Ott

Conrad Electronic

24 V/DC

2907443

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

258,20 €^*

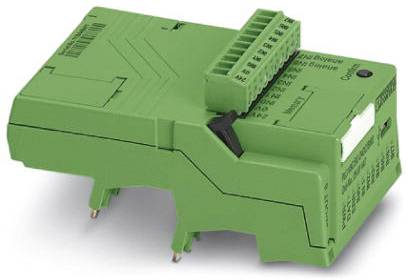

Phoenix Contact PLC-V8C/SC-24DC/BM2 2907447 Modulo I/O 24 V/DC
