Immagine simile

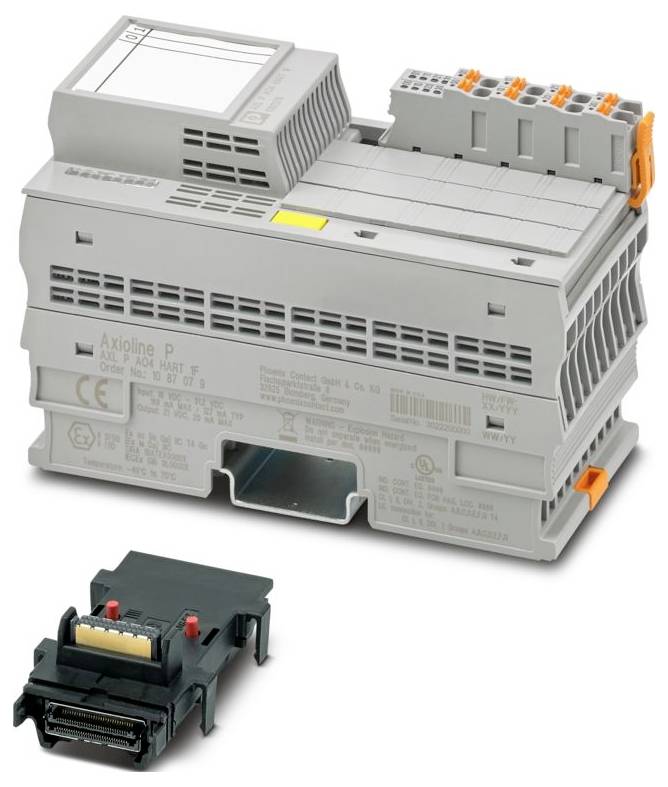

Phoenix Contact AXL P AO4 HART 1F 1087079 Modulo analogico; 24 V/DC, 5 V/DC
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
646,72 €
3
2% = 47,34 €
630,94 €
5
3% = 110,25 €
624,67 €
10
4% = 262,50 €
620,47 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Totale (646,72 € / Pezzo)
646,72 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: Axioline P
- Forma: Modulare
- Tipo di collegamento: Collegamento Push-in
- Sezione del conduttore flessibile: 0,2 mm²... 1.5 mm²
- Sezione del conduttore rigido: 0,2 mm² ... 1.5 mm²
- Sezione del conduttore AWG: 24 ... 16
- Larghezza: 53,6 mm
- Altezza: 126,1 mm
- Profondità: 77,14 mm
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -40 °C a ... 70 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Tipo di montaggio: Montaggio su guide portanti
- Proprietà di isolamento: Proprietà di isolamento
- CATEGORIA DI SOVRATENSIONE II (IEC 60664-1, EN 60664-1)
- Grado di inquinamento: 2 (IEC 60664-1, EN 60664-1)
- Umidità dell'aria ammissibile (funzionamento): 5 %... 95 % (senza condensa)
- Denominazione collegamento: Connettore a P Axioline
- Lunghezza di spellatura: 8 mm
- Posizione di montaggio: Qualsiasi (nessuna riduzione di temperatura)
- ATEX: ATEX
- IECEx: IECEx
- Velocità di trasmissione 100 Mbit/s.
- Identificazione: Classe i, Divisione 2, gruppi a, B, C, d, T4;classe i, zona 2, IIC T4
- UL, USA/Canada: Classe i, div. 2, GRUPPI A, B, C, D T4
- Dissipazione di potenza massima alla condizione nominale: 2,55 W.
- CLASSE DI PROTEZIONE III (IEC 61140, EN 61140, VDE 0140-1)
- Numero interfacce: 2
- Pressione dell'aria (in funzione): 70 kPa ... 106 kPa (fino a 2000 m di altezza)
- Informazioni per l'ordine: Incluso modulo base bus e spina
- Intervallo di tensione di alimentazione: 19,2 V DC ... 30 V DC
- Certificato: E196811
- Tecnologia di collegamento: Tecnologia di collegamento
- Umidità consentita (stoccaggio/trasporto): 5% ... 95 % (senza condensa)
- Nota per l'applicazione: Solo per uso industriale
- Assorbimento di corrente: max. 135 ma;tip. 110 mA
- Collegamento conduttore: Collegamento conduttore
- Cablaggio di protezione: Protezione da sovratensione | elettronica (35 V, 0,5 s);protezione da inversione di polarità | diodo di protezione da inversione di polarità;protezione da transienti | diodo di soppressione
- Pressione dell'aria (stoccaggio/trasporto): 70 kPa ... 106 kPa (fino a 2000 m di altezza)
- Nota sul tipo di collegamento: Osservare le informazioni sulle sezioni trasversali del conduttore nel manuale utente "Axioline P: Sistema e installazione".
- Limitazione d'uso: Limitazione d'uso
- Nota EMC: EMC: Prodotto di classe a, vedere la dichiarazione del produttore nell'area download
- Caratteristiche speciali: Funzionalità HART
- Nota CCCEx: L'uso in aree pericolose non è consentito in Cina.
- Dati ex: Dati ex
- UKCA ex (UKEX): UKCA ex (UKEX)
- CCC / China-ex: CCC / China-ex
- Numero di uscite: 4 (HART)
- Denominazione uscita: Uscite analogiche
- Segnale d'uscita corrente: 0 ma ... 20 ma;4 ma ... 20 mA
- Nota sulle indicazioni dimensionali: La profondità si applica quando si utilizza una guida portante TH 35-7.5 (in conformità con EN 60715).
- Analogico: Analogico:
- Tensione di alimentazione: 5 V CC (tramite modulo zoccolo bus)
- UL ex, Stati Uniti/Canada: UL ex, Stati Uniti/Canada
- Nota sulla tecnologia di collegamento: Schermato, ritorto a coppia
- Modulo: Modulo
- Spazio dell'indirizzo di input: 32 byte (firmware 1.00);40 byte (dal firmware 1.02)
- Spazio di output dell'indirizzo: 8 byte
- Separazione di potenziale/isolamento degli intervalli di tensione: Separazione di potenziale/isolamento degli intervalli di tensione
- Tensione di prova: Alimentazione 24 V (periferica) / messa a terra funzionale: 500 V CA, 60 Hz, 1 min
- Formati di dati: Compatibile con inLine, S7, formattazione standard
- Tensione di prova: Alimentazione a 5 V del bus locale (UBus) / messa a terra funzionale: 500 V CA, 60 Hz, 1 min
- Tensione di prova: Alimentazione a 5 V del bus locale (UBus) / ingressi analogici: 1500 V CA, 60 Hz, 1 min
- Tensione di prova: Alimentazione 24 V (periferica) / ingressi analogici: 1500 V CA, 60 Hz, 1 min
- Tensione di prova: Ingressi analogici / messa a terra funzionale: 500 V CA, 60 Hz, 1 min
- Risoluzione convertitore d/a: 16 bit
- Rappresentazione del valore di uscita: 16 bit
- Aggiornamento dei dati di processo: 1,9 ms (latenza di uscita analogica)
- Bus locale P Axioline: Bus locale P Axioline
- Potenziali: Tensione di alimentazione (UL): Potenziali: Tensione di alimentazione (UL)
- Potenziali: Alimentazione del bus locale Axioline P (UBus): Potenziali: Alimentazione del bus locale Axioline P (UBus)
- Connettori Axioline P: Connettori Axioline P.
- Tipo prodotto
Modulo analogico;
- Tipo
AXL P AO4 HART 1F
- Uscite analogiche max.
4
- Ingressi max.
4
- Tensione di esercizio
24 V/DC
5 V/DC
- Altezza
126.1 mm
- Lunghezza
77.14 mm
- Larghezza
53.6 mm
IP20
- Dim.
(L x L x A) 77.14 x 53.6 x 126.1 mm
- Tecnologia di collegamento
2 conduttori
- Collegamento
Terminale Push In
- Max. assorbimento di corrente
160 mA
- Codice articolo produttore
1087079
- Modello
modulare in blocco
- Montaggio
Montaggio delle guide portanti
- Max. Temperatura ambiente
70 °C
- Min. Temperatura ambiente
-40 °C
- Tensione logica UL
5 V/DC
- Profondità
75.948224 mm
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3563194 Phoenix Contact AXL P AO4 HART 1F 1087079 Modulo analogico; 24 V/DC, 5 V/DC
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3563194 Phoenix Contact AXL P AO4 HART 1F 1087079 Modulo analogico; 24 V/DC, 5 V/DC
Descrizione
Axioline P, modulo di uscita analogica, uscite analogiche: 4 (HART), 0 ma ... 20 ma, 4 ma ... 20 ma, tecnica di collegamento: A 2 conduttori, velocità di trasmissione in bus locale: 100 Mbit/s, funzionalità HART, tipo di protezione: IP20, incluso modulo zoccolo bus e spina
Testo tradotto automaticamente
Testo tradotto automaticamente
