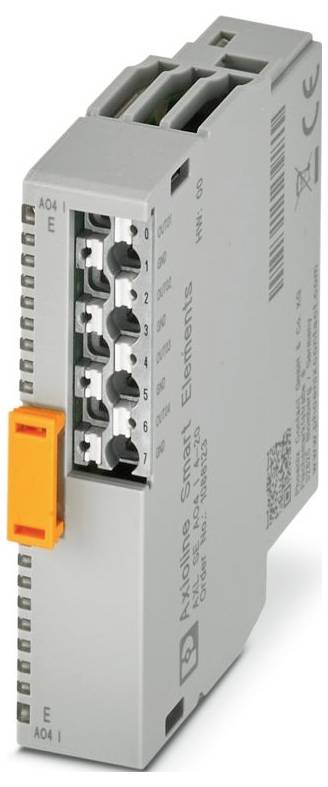

Phoenix Contact AXL SE AO4 I 0-20 1296372 Modulo analogico; 24 V/DC
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
151,63 €
3
2% = 11,10 €
147,93 €
5
3% = 25,85 €
146,46 €
10
4% = 61,50 €
145,48 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Totale (151,63 € / Pezzo)
151,63 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: Elementi Axioline Smart
- Forma: Modulare
- Tipo di collegamento: Collegamento Push-in
- Sezione del conduttore flessibile: 0,25 mm²... 1.5 mm²
- Sezione del conduttore rigido: 0,25 mm² ... 1.5 mm²
- Sezione del conduttore AWG: 24 ... 16
- Larghezza: 14,9 mm
- Altezza: 62,2 mm
- Profondità: 62 mm
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -25 °C a ... 60 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Montaggio: Montaggio a innesto ( slot elemento Smart)
- Proprietà di isolamento: Proprietà di isolamento
- CATEGORIA DI SOVRATENSIONE II (IEC 60664-1, EN 60664-1)
- Grado di inquinamento: 2 (IEC 60664-1, EN 60664-1)
- Umidità dell'aria ammissibile (funzionamento): 5 %... 95 % (senza condensa)
- Denominazione collegamento: Periferica
- Lunghezza di spellatura: 8 mm
- Posizione di montaggio: Vedere il sistema in cui si inserisce l'elemento Smart.
- Velocità di trasferimento: Vedere sistema in cui si inserisce l'elemento Smart.
- Sezione del conduttore flessibile con tubetto terminale con boccola in plastica: 0,25 mm² ... 1.5 mm²
- Sezione del conduttore flessibile con tubetto terminale senza boccola in plastica: 0,25 mm² ... 1.5 mm²
- Dissipazione di potenza massima alla condizione nominale: 2,5 W.
- CLASSE DI PROTEZIONE III (IEC 61140, EN 61140, VDE 0140-1)
- Numero interfacce: 1
- Pressione dell'aria (in funzione): 70 kPa ... 106 kPa (fino a 3000 m di altezza)
- Intervallo di tensione di alimentazione: 19,2 V DC ... 30 V CC (incluse tutte le tolleranze, incluso il ripple)
- Tecnologia di collegamento: Tecnologia di collegamento
- Umidità consentita (stoccaggio/trasporto): 5% ... 95 % (senza condensa)
- Nota per l'applicazione: Solo per uso industriale
- Assorbimento di corrente: Min. 30 ma (senza periferiche collegate)
- Collegamento conduttore: Collegamento conduttore
- Cablaggio di protezione: Protezione da sovratensione | vedere sistema in cui si inserisce l'elemento Smart.;protezione da inversione di polarità | diodo di protezione da inversione di polarità
- Pressione dell'aria (stoccaggio/trasporto): 70 kPa ... 106 kPa (fino a 3000 m di altezza)
- Nota sul tipo di collegamento: Osservare le informazioni sulle sezioni trasversali del conduttore nel manuale utente "Axioline Smart Elements".
- Carico di uscita/carico di corrente uscita: max. 500 Ω
- Numero di uscite: 4
- Denominazione uscita: Uscite analogiche
- Segnale d'uscita corrente: 0 ma ... 20 mA
- Analogico: Analogico:
- Tensione di alimentazione: 24 V CC (tramite connettore Card Edge)
- Nota sulla tecnologia di collegamento: Schermato, ritorto a coppia
- Lunghezza del cavo: max. 250 m.
- Modulo: Modulo
- Codice ID (HEX): nessuno
- Canale dati di processo: 64 bit
- Spazio di input dell'indirizzo: 8 byte
- Spazio di output dell'indirizzo: 8 byte
- Richiesta di dati dei parametri: 24 byte
- Richiesta di dati di configurazione: 7 byte
- Separazione di potenziale/isolamento degli intervalli di tensione: Separazione di potenziale/isolamento degli intervalli di tensione
- Tensione di prova: Alimentazione 24 V (periferica) / messa a terra funzionale: 500 V CA, 50 Hz, 1 min
- Formati di dati: Rappresentazione normalizzata
- Risoluzione convertitore d/a: 12 bit
- Rappresentazione del valore di uscita: 16 bit
- Aggiornamento dei dati di processo: tipo. 1 ms.
- Interfaccia elemento Smart: Interfaccia elemento Smart
- Potenziali: Alimentazione logica degli elementi Smart (USE): Potenziali: Alimentazione logica degli elementi Smart (USE)
- Tempo di avvio fino alla disponibilità di funzionamento: < 1000 ms.
- Potenziali: Alimentazione periferiche (UP): Potenziali: Alimentazione periferiche (UP)
- Tensione di prova: Alimentazione logica / alimentazione 24 V (periferica): 500 V CA, 50 Hz, 1 min
- Tensione di prova: Alimentazione logica / messa a terra funzionale: 500 V CA, 50 Hz, 1 min
- Periferiche: Periferiche
- Tipo prodotto
Modulo analogico;
- Tipo
AXL SE AO4 I 0-20
- Uscite analogiche max.
4
- Ingressi max.
4
- Segnale d'uscita corrente
0 mA ... 20 mA mA
- Max. corrente di uscita per canale
20 mA
- Tensione di esercizio
24 V/DC
- Altezza
62.2 mm
- Lunghezza
62 mm
- Larghezza
14.9 mm
IP20
- Dim.
(L x L x A) 62 x 14.9 x 62.2 mm
- Tecnologia di collegamento
2 conduttori
- Collegamento
Terminale Push In
- Max. assorbimento di corrente
120 mA
- Codice articolo produttore
1296372
- Modello
Modulare
- Montaggio
Montaggio a innesto ( slot elemento Smart)
- Max. Temperatura ambiente
60 °C
- Min. Temperatura ambiente
-25 °C
- Profondità
62 mm
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3582778 Phoenix Contact AXL SE AO4 I 0-20 1296372 Modulo analogico; 24 V/DC
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3582778 Phoenix Contact AXL SE AO4 I 0-20 1296372 Modulo analogico; 24 V/DC
Descrizione
Elementi Axioline Smart, modulo di uscita analogica, uscite analogiche: 4, 0 ma ... 20 ma, tecnica di collegamento: A 2 conduttori, tipo di protezione: IP20
