Name: Phoenix Contact RAD-DI8-IFS 2901539 Modulo di estensione I/O
Brand: Phoenix Contact
SKU: 2225445
Availability: BackOrder

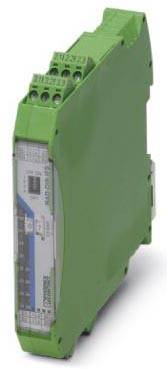

Un modulo elettronico verde con diversi morsetti sulla parte superiore, probabilmente parte di un sistema di protezione industriale o di un'unità di controllo.

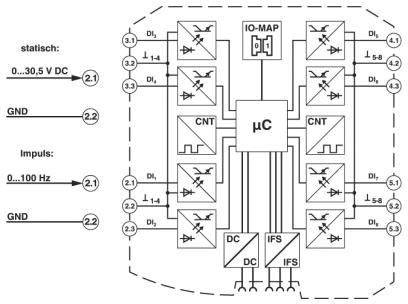

Schema di un circuito a microcontrollore con ingressi e uscite per tensione (0...30,5 V DC), impulsi (0...100 Hz) e massa (GND).

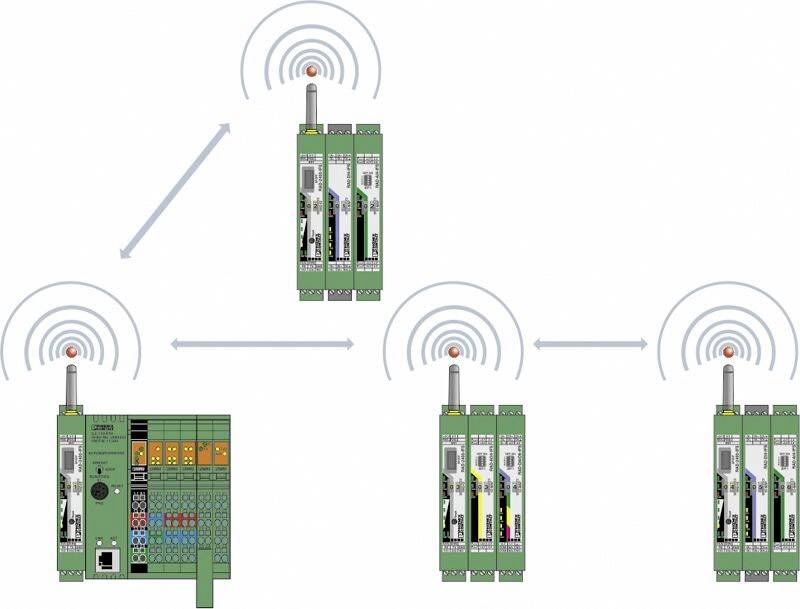

Diversi dispositivi elettronici verdi sono collegati tra loro tramite onde radio che si diramano da antenne. Un dispositivo ha in aggiunta alcuni connettori colorati.

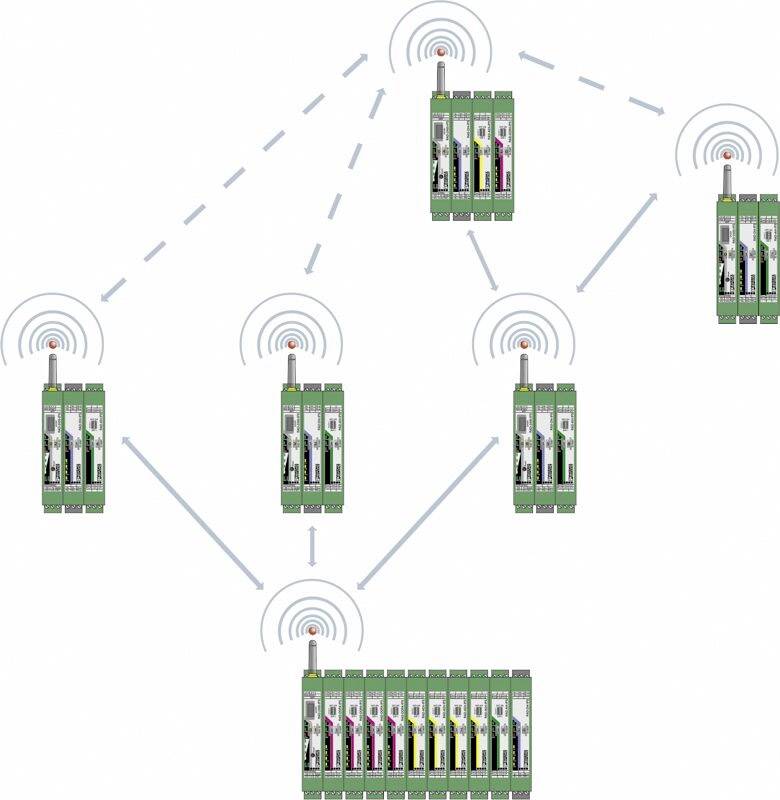

L'immagine mostra una rete wireless di dispositivi di comunicazione. Le frecce collegano i dispositivi e indicano il flusso di informazioni.

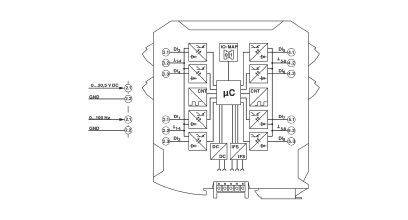

Schema elettrico con componenti elettronici, connessioni ed etichette per un microcontrollore. Mostra i percorsi di ingresso e di uscita.

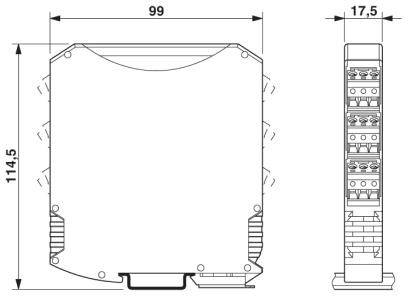

Disegno tecnico di un dispositivo con dimensioni di 99 mm di larghezza e 114,5 mm di altezza. La vista laterale mostra una profondità di 17,5 mm.

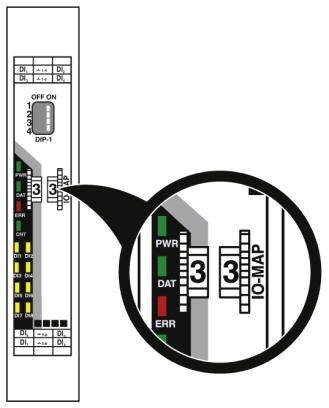

'Diagramma di un modulo I/O con un focus sull'interruttore DIP e sui LED di indicazione PWR, DAT e ERR.'

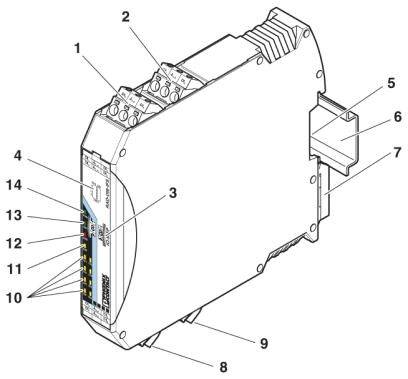

Dispositivo elettronico con connessioni e componenti numerate. Perfetto per l'utilizzo in sistemi di controllo industriali.

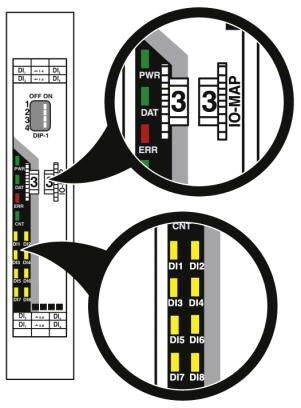

Un diagramma mostra viste ingrandite di un dispositivo elettronico. In alto sono raffigurati i LED PWR, DAT e ER. Nella parte inferiore sono contrassegnati i connettori da DI1 a DI8.

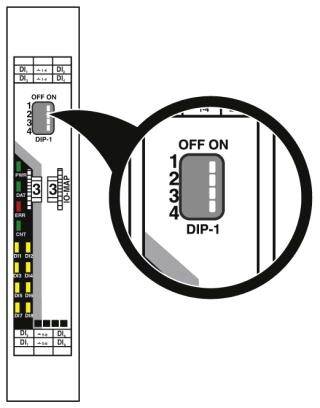

'Illustrazione di un interruttore DIP con quattro interruttori, il secondo e il terzo sono impostati su ON.'

1/10

Immagine simile

Scheda tecnica (PDF)

Consegna entro Gio 22 Ott

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (356,56 € / Pezzo)

356,56 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Descrizione dell'ingresso: Ingresso digitale
Numero di ingressi: 8
Indicatore di stato: LED verde (tensione di alimentazione, PWR)
Posizione di montaggio: qualsiasi
Riferimento di montaggio: Su guida standard NS 35 in conformità con EN 60715
Lunghezza di spellatura: 7 mm
Filettatura vite: M3
Grado di inquinamento: 2
Categoria di sovratensione: II
Sezione conduttore rigida min: 0,2 mm²
Sezione conduttore rigida max.: 2,5 mm²
Sezione del conduttore flessibile min.: 0,2 mm²
Sezione del conduttore flessibile max.: 2,5 mm²
Sezione conduttore AWG min: 24
Sezione del conduttore AWG max. 14

Tipo prodotto: Modulo di estensione I/O

Tipo: RAD-DI8-IFS

Voltaggio operativo Min.: 19.2 V/DC

Tensione d'esercizio: 19.2 - 30.5 V/DC

Voltaggio Max.: 30.5 V/DC

Altezza: 113 mm

Lunghezza: 114.5 mm

Larghezza: 17.5 mm

: IP20

Dim.: (L x L x A) 114.5 x 17.5 x 113 mm

Collegamento: Terminale a vite

Codice articolo produttore: 2901539

Max. Temperatura ambiente: +70 °C

Min. Temperatura ambiente: -40 °C

UKCA: Sì
