Name: Phoenix Contact RAD-DO8-IFS 2902811 Modulo di estensione I/O
Brand: Phoenix Contact
SKU: 2225469
Availability: BackOrder

Un componente elettronico verde con morsetti di connessione e parte frontale etichettata, utilizzato in applicazioni industriali.

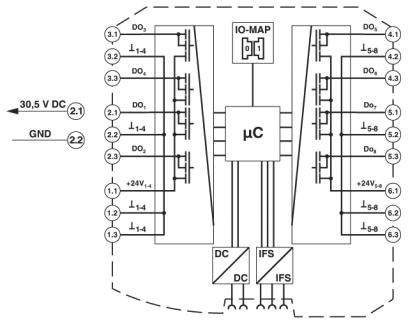

Schema di connessione del microcontrollore, che mostra gli ingressi e gli uscite (D0-D3), alimentazione (30,5 V DC) e massa (GND).

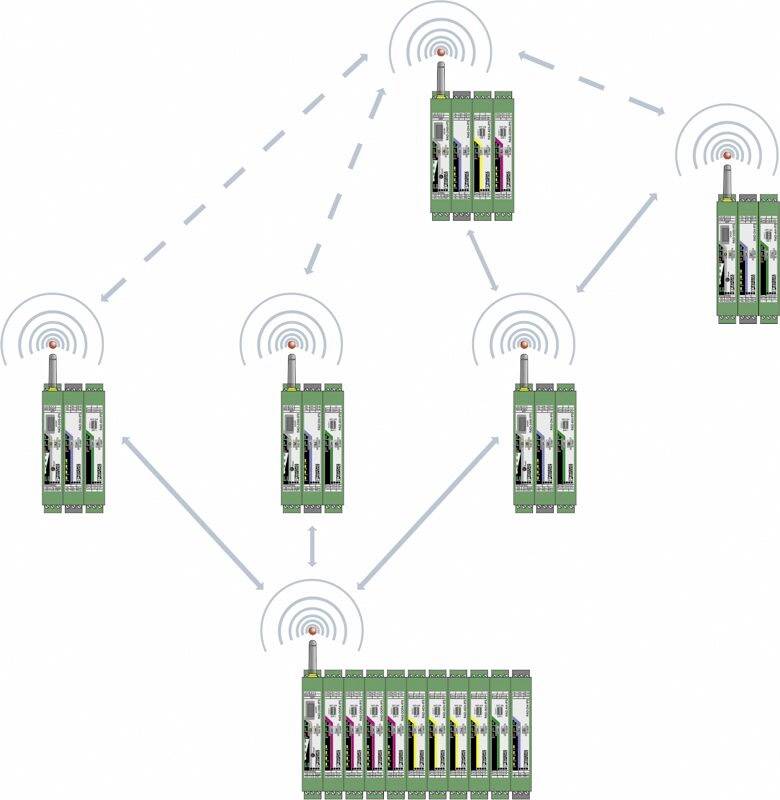

Diagramma di una configurazione di rete wireless con cinque dispositivi connessi, rappresentati da componenti hardware verdi con antenne.

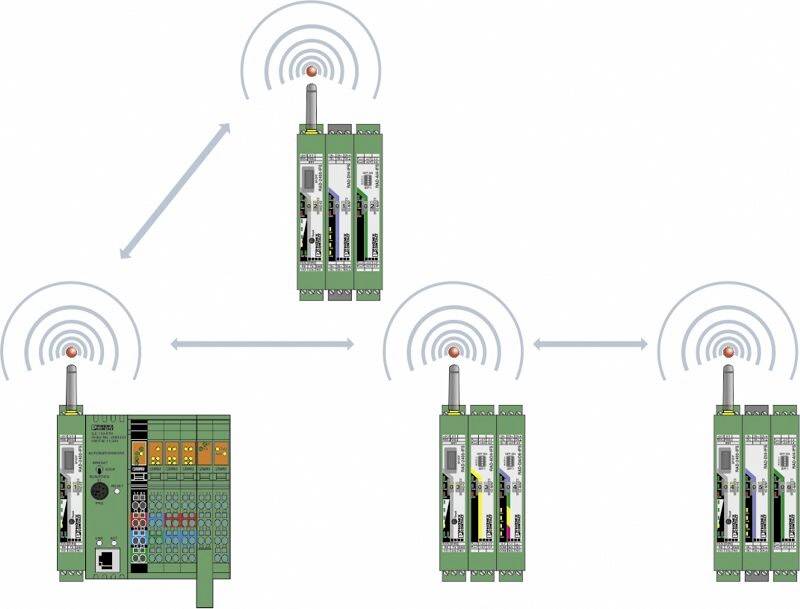

Il diagramma mostra quattro dispositivi di controllo verdi in una rete, collegati da frecce e onde radio che simboleggiano la comunicazione wireless.

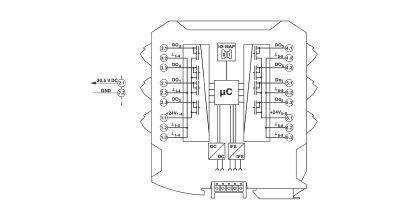

Schema di un microcontrollore con vari connettori. Mostra l'assegnazione dei pin e i collegamenti a componenti esterni.

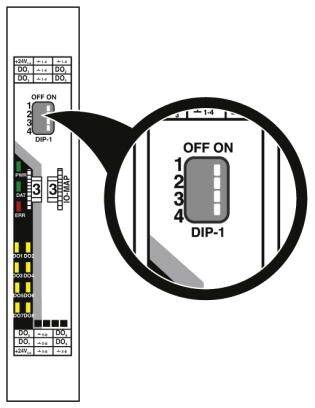

Primo piano di uno schema elettrico con un interruttore DIP. L'interruttore DIP ha quattro impostazioni, etichettate da '1' a '4', e può essere impostato su 'ON' o 'OFF'.

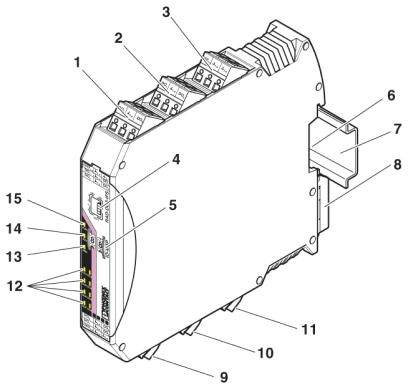

Diagramma dispositivo con 15 componenti numerate su un modulo elettronico utilizzato in un contesto tecnico o industriale.

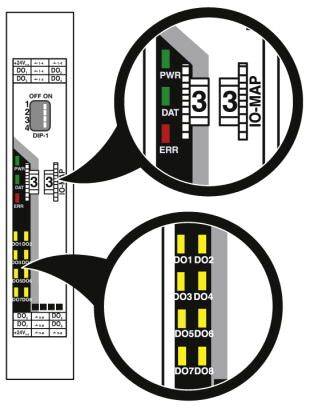

'Illustrazione di un modulo IO-Map con due zone ingrandite che mostrano i LED di dati e stato nonché i collegamenti da D0 a D08.'

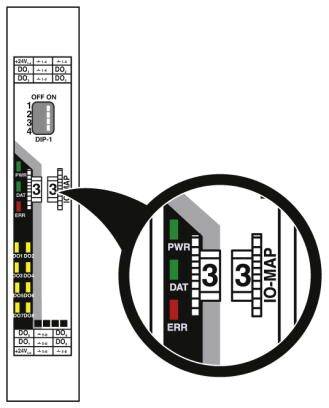

Visualizzazione ingrandita di un interruttore su un modulo di I/O con etichette 'PWR', 'DAT' ed 'ERR' in rosso e verde.

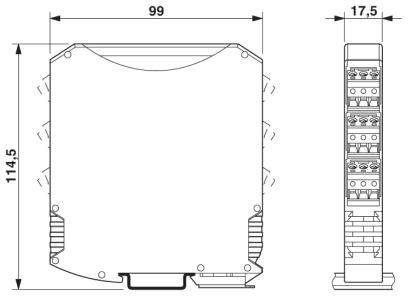

Disegno tecnico di un dispositivo elettronico rettangolare con le seguenti dimensioni: larghezza 99 mm, altezza 114,5 mm, profondità 17,5 mm.

1/10

Immagine simile

Scheda tecnica (PDF)

Consegna entro Gio 22 Ott

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (274,59 € / Pezzo)

274,59 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Indicatore di stato: LED verde (tensione di alimentazione, PWR)
Numero di uscite: 8
Posizione di montaggio: qualsiasi
Riferimento di montaggio: Su guida standard NS 35 in conformità con EN 60715
Lunghezza di spellatura: 7 mm
Filettatura vite: M3
Grado di inquinamento: 2
Categoria di sovratensione: II
Sezione conduttore rigida min: 0,2 mm²
Sezione conduttore rigida max.: 2,5 mm²
Sezione del conduttore flessibile min.: 0,2 mm²
Sezione del conduttore flessibile max.: 2,5 mm²
Sezione conduttore AWG min: 24
Sezione del conduttore AWG max. 14

Tipo prodotto: Modulo di estensione I/O

Tipo: RAD-DO8-IFS

Ingressi max.: 8

Segnale d'uscita corrente: 250 mA

Max. corrente di uscita per canale: 250 mA

Voltaggio operativo Min.: 19.2 V/DC

Tensione d'esercizio: 19.2 - 30.5 V/DC

Voltaggio Max.: 30.5 V/DC

Tensione segnale d'uscita: 30.5 V

Altezza: 113 mm

Lunghezza: 114.5 mm

Larghezza: 17.5 mm

: IP20

Dim.: (L x L x A) 114.5 x 17.5 x 113 mm

Tecnologia di collegamento: Morsetto a vite

Collegamento: Terminale a vite

Codice articolo produttore: 2902811

Max. Temperatura ambiente: +70 °C

Min. Temperatura ambiente: -40 °C

Uscite a transistor max.: 8

UKCA: Sì
