Name: Uni-T MSO2104X Oscilloscopio digitale 100 MHz 5 Gsa/s 100 Mpts Mixed-Signal (MSO) 1 pz.
Brand: Uni-T
SKU: 3399984
Availability: BackOrder

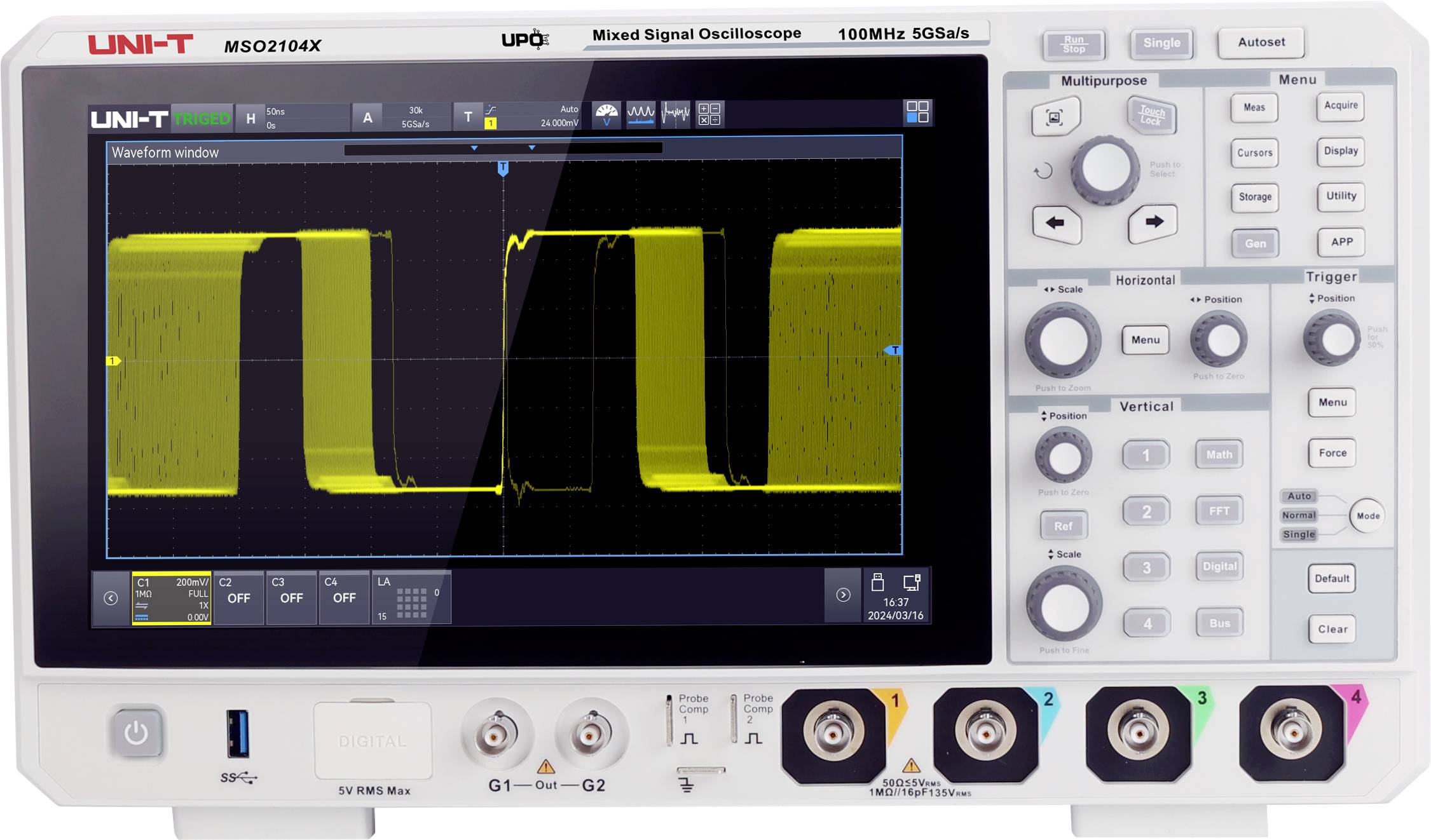

Un oscilloscopio digitale mostra un'onda quadra gialla sul display. A destra sono presenti manopole e tasti di regolazione.

Retro di un proiettore con porte: HDMI, USB, Ethernet, connettore di alimentazione e griglie di ventilazione.

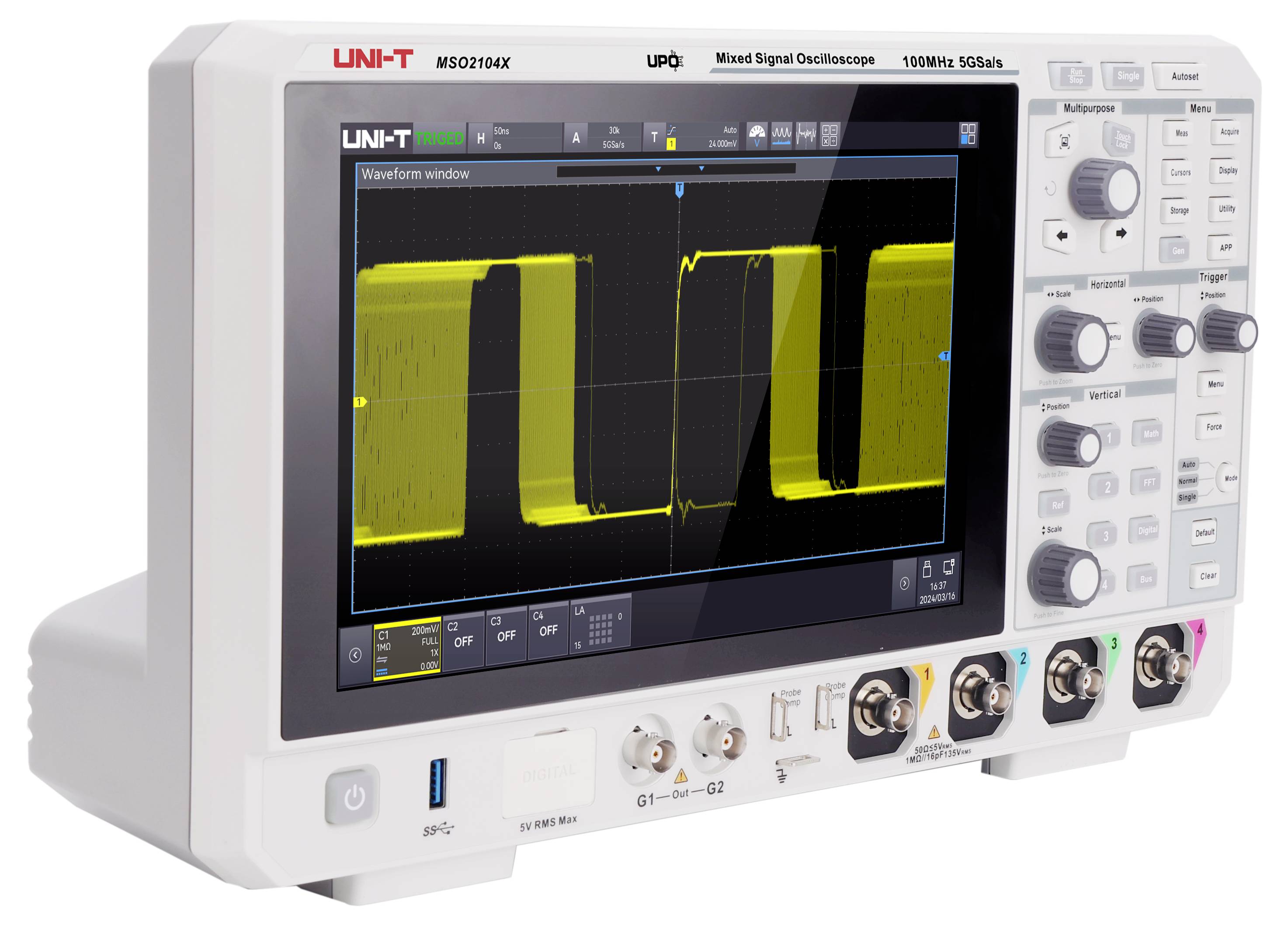

Un oscilloscopio digitale mostra un segnale rettangolare con forme d'onda gialle sullo schermo. Ha molti comandi rotanti e connessioni.

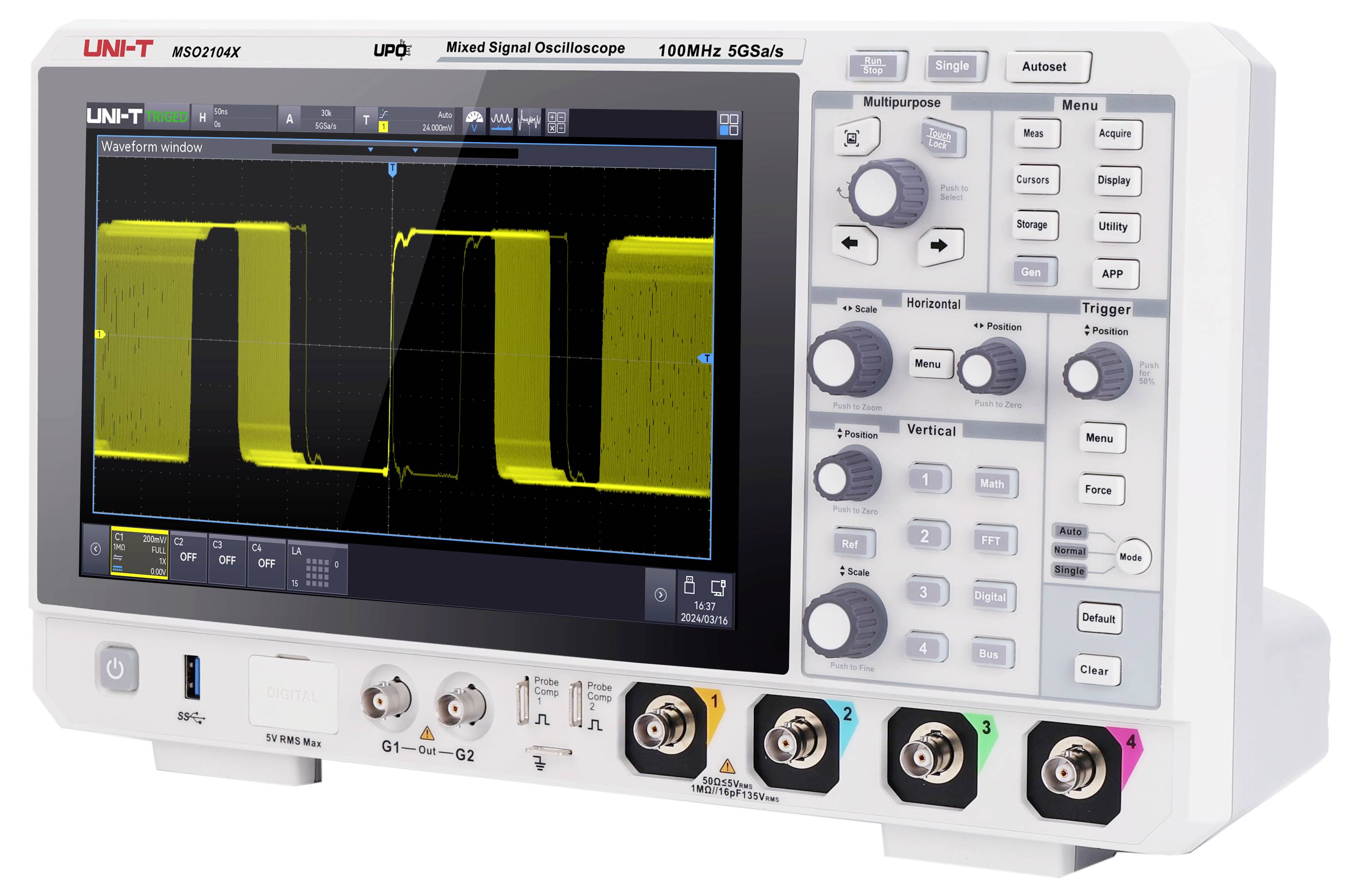

Un oscilloscopio mostra un segnale giallo rettangolare sul display. I comandi e i connettori sono posizionati a destra e in basso.

1/4

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

7 Pezzo(i)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Totale (1649,00 € / Pezzo)

1649,00 €

IVA incl.

Spedizione gratuita

Solo 7 Pezzo(i) disponibili

Disponibile solo per i clienti aziendali

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Oscilloscopio digitale UNI-T MSO2104X 100 MHz 4+16 canali MSO ready 5 GSA/s 100 Mpts 10,1″ memoria digitale touchscreen capacitiva (DSO)

100 MHz
Numero max. Ingressi analogici 4

Dati tecnici

Tipo prodotto: Oscilloscopio digitale

Ampiezza di banda: 100 MHz

Frequenza di campionamento/canale: 5 Gsa/s

Dimensione monitor: 10.1 pollici

Caratteristiche: Mixed-Signal (MSO)

Numero max. Ingressi analogici: 4

: di fabbrica senza certificato

Ingressi digitali max.: 16

Profondità di memoria/canale: 100 Mpts

Tipo: MSO2104X

Documenti & Download

Scheda tecnica

Scheda tecnica 3399984 Uni-T MSO2104X Oscilloscopio digitale 100 MHz 5 Gsa/s 100 Mpts Mixed-Signal (MSO) 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3399984 Uni-T MSO2104X Oscilloscopio digitale 100 MHz 5 Gsa/s 100 Mpts Mixed-Signal (MSO) 1 pz.

Descrizione

La UNI-T MSO2104X è un oscilloscopio compatto a segnali misti con una larghezza di banda fino a 100 MHz, una velocità di campionamento di 5 GSA/s e una capacità di memoria di 100 Mpts che combina prestazioni ed efficienza dei costi. Grazie all'Ultra Phosphorus 3.0 raggiunge una velocità di acquisizione della forma d'onda di 2.000.000 wfms/s, WAS consente il rilevamento preciso delle anomalie rare. Supporta 9 modalità trigger e 9 decodifiche bus seriali, nonché potenti funzioni di analisi come l'analisi dello spettro, l'analisi delle prestazioni, gli istogrammi, la registrazione delle forme d'onda e i test positivo/negativo.

Testo tradotto automaticamente

Versione

Oscilloscopio integrato 9 in 1: Oscilloscopio, analizzatore logico, generatore di segnale arbitrario/funzione, analizzatore di spettro, analizzatore di protocollo, analizzatore di potenza, analizzatore di diagramma di Bode, misuratore di frequenza ad alta precisione, voltmetro digitale
– Ultra Phosphorus 3.0: Mappatura grafica parallela a 8 canali, elaborazione fino a 20 Gbps, velocità di acquisizione di 2.000.000 wfms/s, fino a 1 µs Dead Time
– 54 tipi di misurazioni: Misurazioni automatiche di tensione, frequenza e fase, funzioni statistiche avanzate, grafici di tendenza
Decodifica e attivazione dei protocolli: Supporto per 9 protocolli (UART, I2C, SPI, CAN, I2S), decodifica in tempo reale di 200M di dati, analisi simultanea a quattro bus
– Analizzatore di spettro: FFT a 4 punti, diagrammi a cascata, misurazioni automatiche dei marcatori, calcolo FFT a 4 canali simultaneo
Analisi delle prestazioni 6+: Analisi PSRR, rilevamento delle armoniche, analisi della corrente di spunto, 12 ulteriori test delle prestazioni per la stabilità del sistema e l'efficienza energetica

Contenuto della fornitura

- MSO2104X (100 MHz, 5 GSA/s, 4 canali) x 1
Cavo di alimentazione x 1
1 cavo USB
– Sonde passive (100 MHz) x4
- Cavo passante BNC-BNC × 1
- Cavo BNC con morsetti a coccodrillo (rosso e nero) × 1
– Sonde passive × 4
– Certificato di calibrazione x 1
– Istruzioni di sicurezza multilingue x 1
Guida rapida x 1

Note

Altri modelli

- MSO2304X: Larghezza di banda 300 MHz, 4 canali analogici, velocità di campionamento 5 GSA/s, memoria 100 Mpts, acquisizione delle forme d'onda 2.000.000 wfms/s, 16 canali digitali, con generatore di canali Dual opzionale a 50 MHz.

– MSO2204X: Larghezza di banda 200 MHz, 4 canali analogici, velocità di campionamento 5 GSA/s, memoria 100 Mpts, acquisizione delle forme d'onda 2.000.000 wfms/s, 16 canali digitali, con generatore di canali Dual opzionale a 50 MHz.

Opzioni

MSO2000X-BW1MT3M: Aggiornamento di 100 MHz alla larghezza di banda di 300 MHz

MSO2000X-BW1MT2M: Aggiornamento da 100 MHz a 200 MHz di larghezza di banda

– MSO2000X-AWG: Opzione generatore di forme d'onda arbitrarie Dual a 50 MHz (include grafico della curva)

– MSO2000X-PWR: Opzione di analisi Power

MSO2000X-BND: Tutte le opzioni di attivazione e decodifica del bus seriale (include MSO2000X-AUTO: AUDIO bundle e MSO2000X)

AUDIO MSO2000X: Opzione di attivazione e analisi del bus seriale audio

– MSO2000X-AUTO: Opzione di attivazione e decodifica del bus seriale per uso automobilistico (include CAN, CAN-FD, LIN, FlexRay, SENT)

- MSO2000X-CAN: Opzione di attivazione e analisi del bus seriale per uso automobilistico (CAN)

- MSO2000X-CANFD: Opzione di attivazione e analisi del bus seriale per uso automobilistico (CAN-FD)

- MSO2000X-LIN: Opzione di attivazione e analisi del bus seriale per uso automobilistico (LIN)

– MSO2000X-Flex: Opzione di attivazione e analisi del bus seriale per uso automobilistico (FlexRay)

- MSO2000X-SENT: Opzione di attivazione e analisi del bus del sensore per uso automobilistico (SENT)
