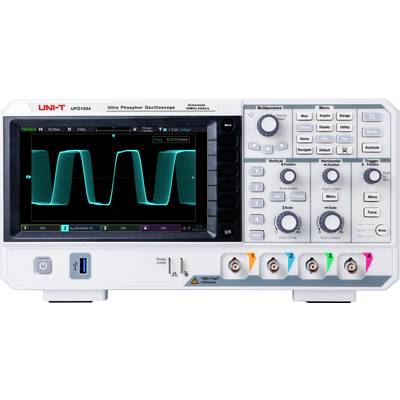

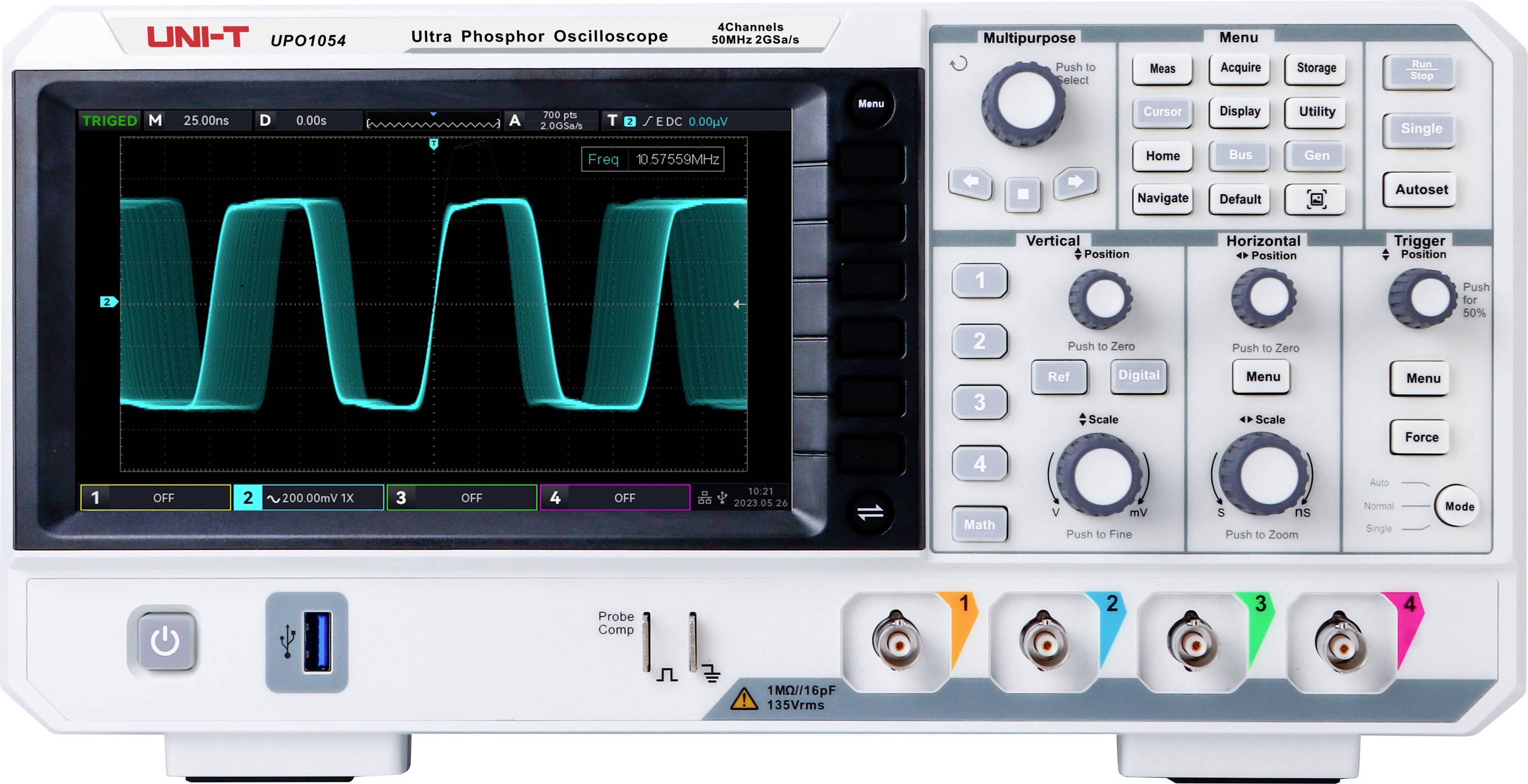

Un oscilloscopio con un'onda visualizzata sullo schermo. I comandi si trovano a destra, inclusi i pulsanti del menu e delle impostazioni.

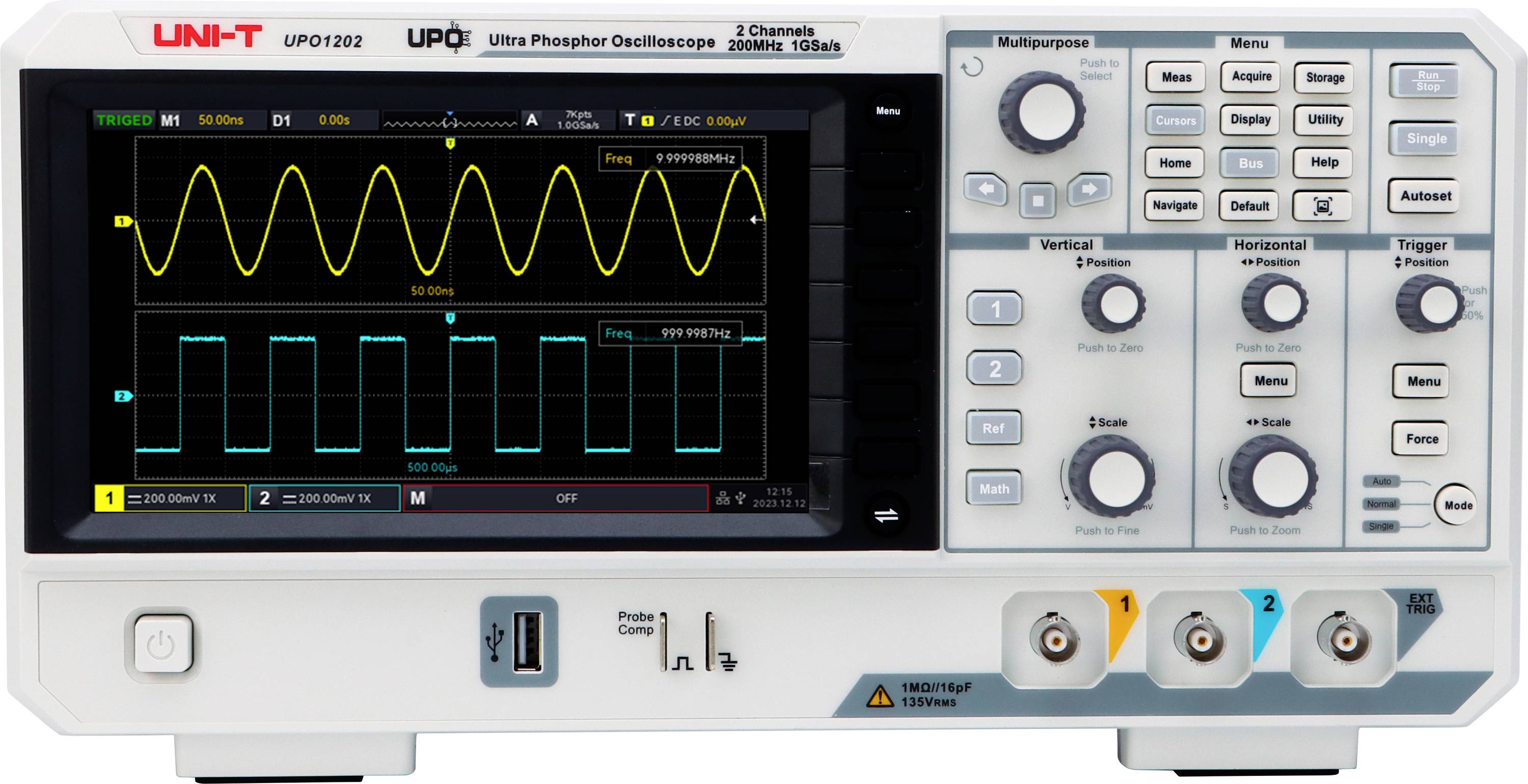

Un oscilloscopio mostra onde sinusoidali e quadrate sullo schermo, con comandi per regolare la scala e le prestazioni di trigger.

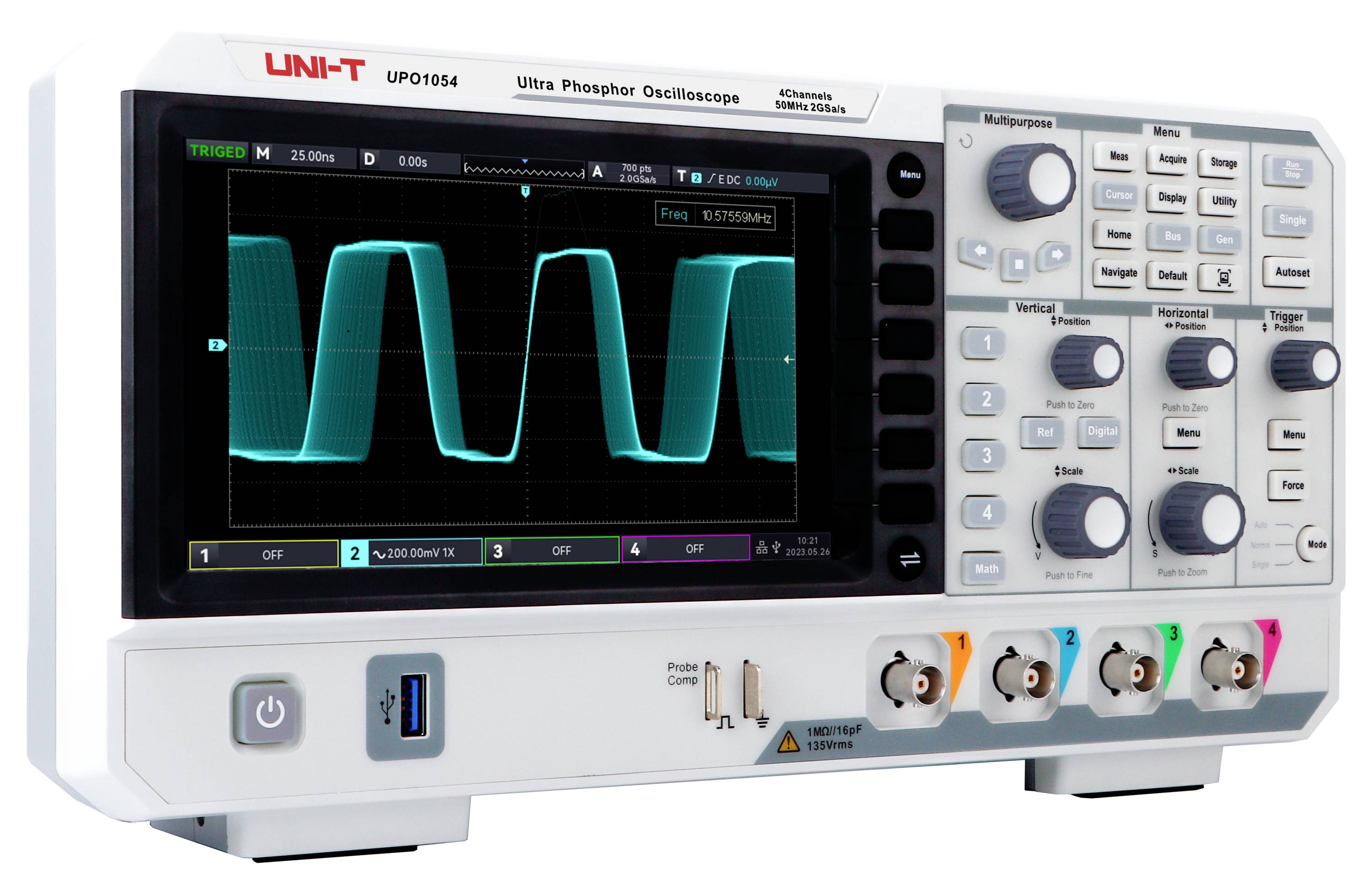

Un oscilloscopio digitale con un display che mostra un'onda. I comandi e i connettori sono posizionati a destra del display.

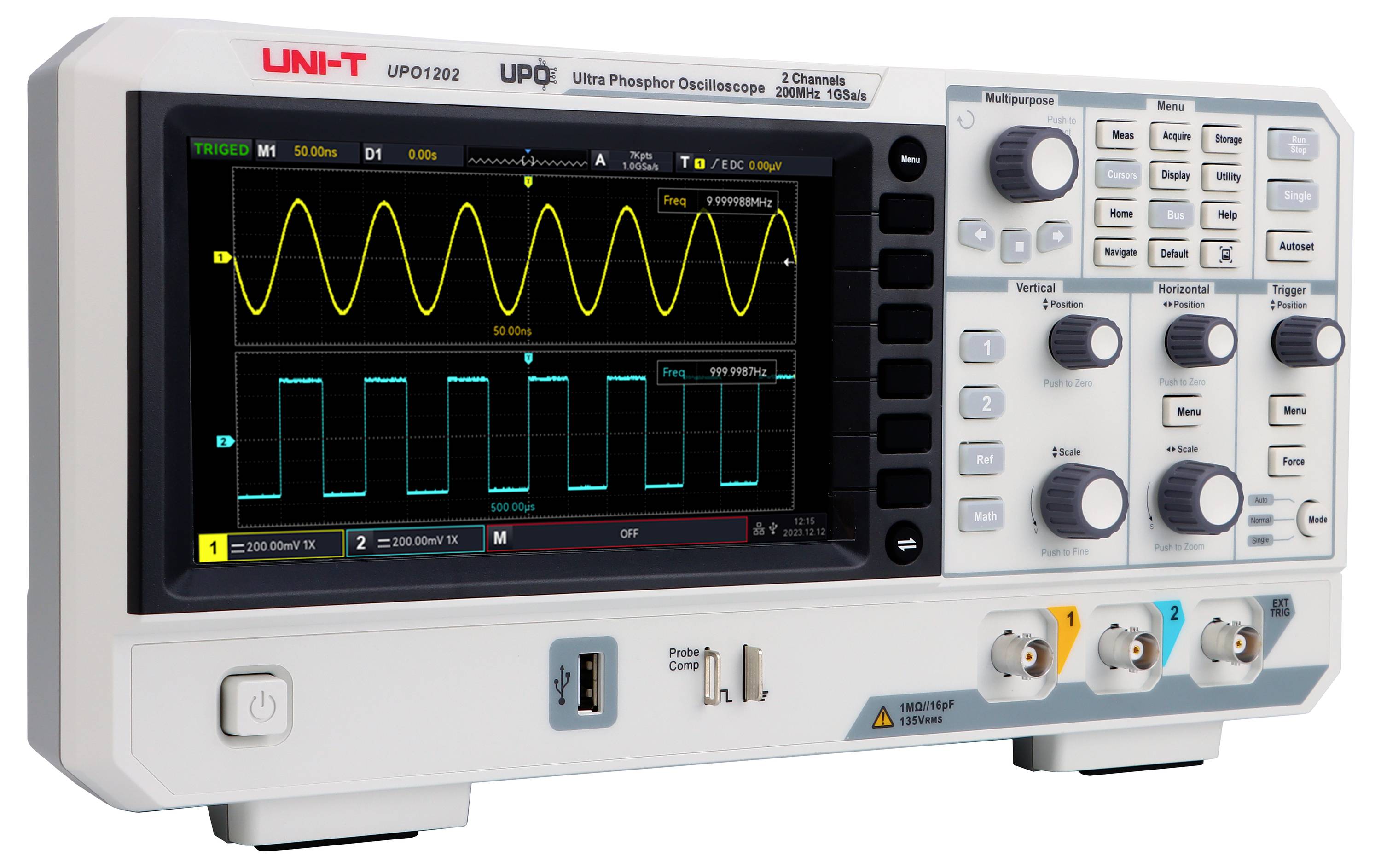

Un oscilloscopio mostra sullo schermo due segnali d'onda. I comandi e i connettori si trovano a destra accanto al display.

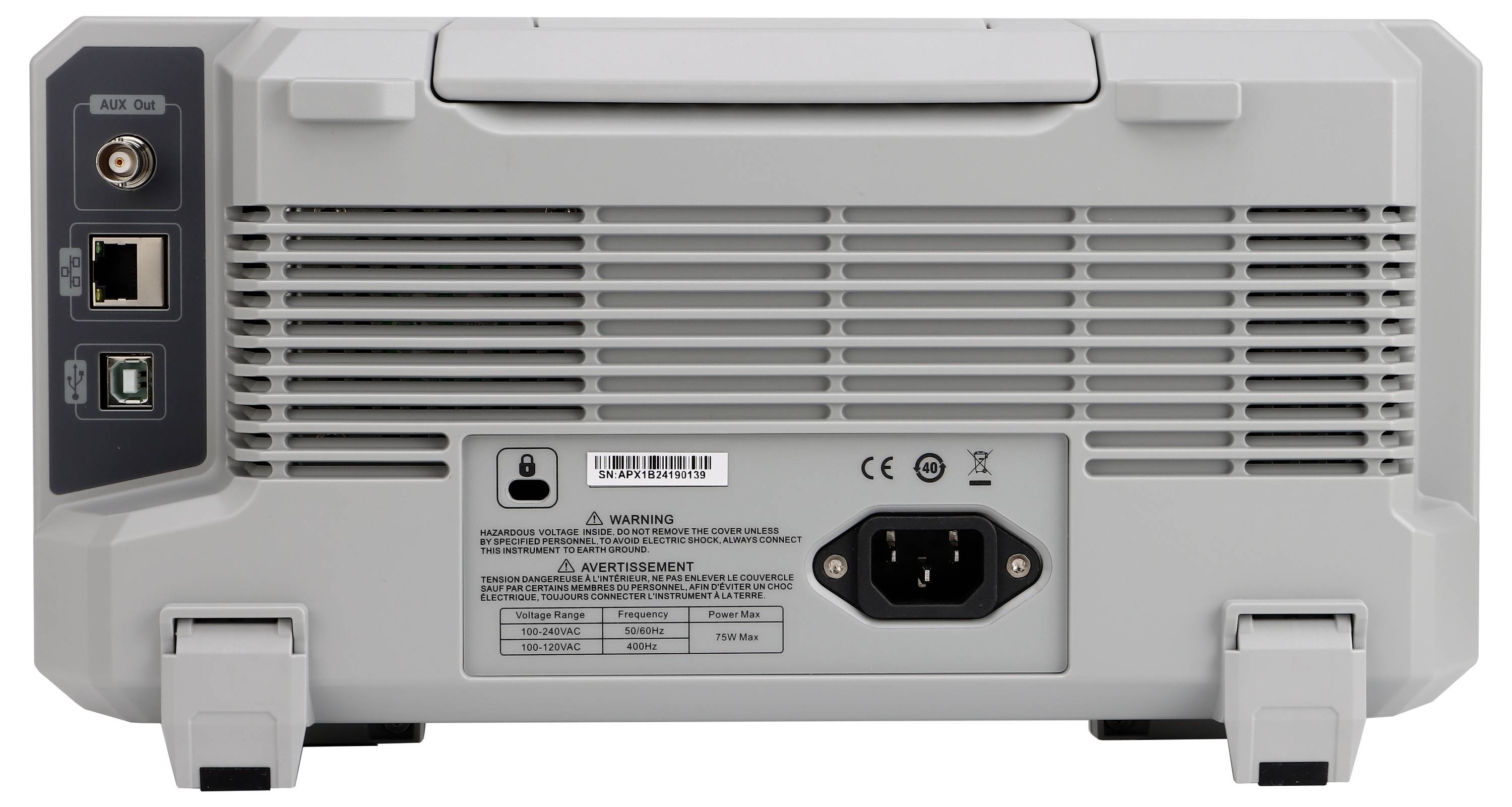

Retro di un dispositivo elettronico con diverse porte, tra cui porte di rete e USB, e un ingresso di alimentazione, su una superficie grigia.

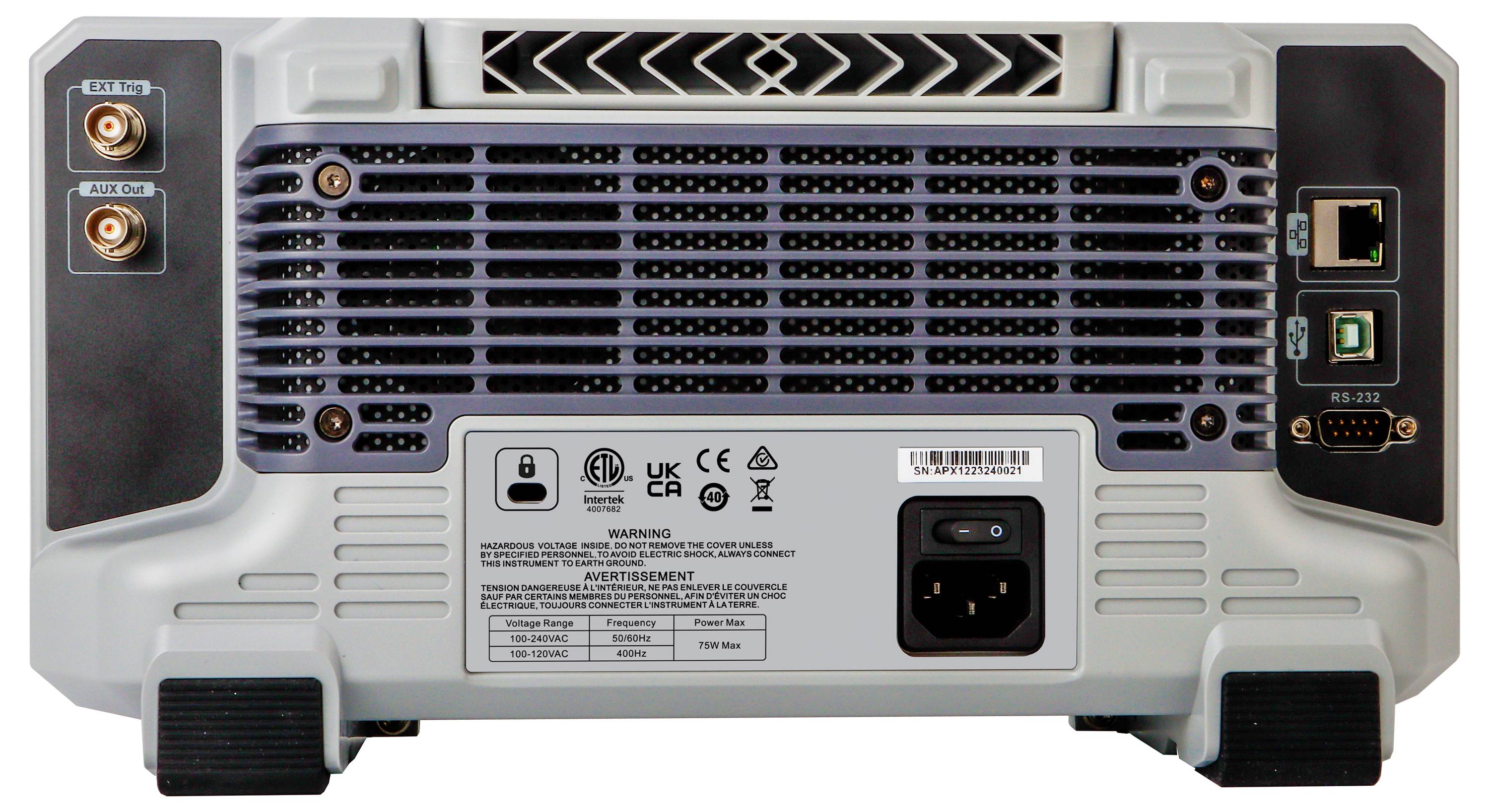

Retro di un dispositivo elettrico con connettori per cavo Ethernet, alimentazione elettrica e griglie di ventilazione. Sono raffigurati avvisi di sicurezza.

1/6

Scheda tecnica (PDF)

Consegna entro Mar. 29 Set.

18 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (356,56 € / Pezzo)

356,56 €

IVA escl.

Spedizione gratuita

Segnala un problema

Highlights & Dettagli

Oscilloscopio digitale UNI-T UPO1054 50 MHz 4 canali 2 GSA/s 56 Mpts 500,000wfms/s 7" Display Digital-Memory (DSO)

50 MHz
Numero max. Ingressi analogici 4

Dati tecnici

Tipo prodotto: Oscilloscopio digitale

Ampiezza di banda: 50 MHz

Frequenza di campionamento/canale: 2 Gsa/s

Caratteristiche: Memoria digitale (DSO)

Numero max. Ingressi analogici: 4

: di fabbrica senza certificato

Interfacce: RS-232C

Profondità di memoria/canale: 56 Mpts

Tipo: UPO1054

Documenti & Download

Scheda tecnica

Scheda tecnica 3399998 Uni-T UPO1054 Oscilloscopio digitale 50 MHz 2 Gsa/s 56 Mpts Memoria digitale (DSO) 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3399998 Uni-T UPO1054 Oscilloscopio digitale 50 MHz 2 Gsa/s 56 Mpts Memoria digitale (DSO) 1 pz.

Descrizione

L'oscilloscopio digitale UPO1054 utilizza la tecnologia Ultra Phosphorus 2.0. Offre una larghezza di banda di 50 MHz, una velocità di campionamento in tempo reale fino a 2 GSA/s ed è dotato di 4 canali. Inoltre supporta un modulo DVM indipendente, dispone di numerose funzioni di decodifica trigger e bus e di una decodifica hardware in tempo reale completa basata sulla memoria. L'oscilloscopio è adatto per la progettazione di sistemi integrati, la tecnica di misurazione, l'elettronica di consumo, l'elettronica automobilistica, la manutenzione sul campo e la formazione, nonché per molte altre applicazioni.

Testo tradotto automaticamente

Versione

– Fast Acquire Phosphorus™: Utilizza la tecnologia originale del display Ultra Phosphorus per una migliore visualizzazione del segnale.
Registrazione hardware in tempo reale: Memorizza fino a 120.000 fotogrammi per il tracciamento dettagliato del segnale.
– 56Mpts lunga capacità di memoria: Consente la registrazione a lungo termine delle forme d'onda senza distorsione a velocità di campionamento elevate.
– 36 misurazioni dei parametri: Supporta misurazioni rapide di parametri e statistiche, tra cui la misurazione dello schermo, la selezione del cursore e le impostazioni di soglia.
– Elevata velocità di acquisizione: 150.000 wfms/s in modalità normale, fino a 500.000 wfms/s in modalità Fast-Acquire grazie all'innovativa elaborazione digitale in parallelo.
– Funzione di navigazione: Fornisce la navigazione temporale, dei marcatori e dei segmenti per una rapida localizzazione delle forme d'onda e supporta lo scorrimento automatico con velocità regolabili.
Funzione DVM: Voltmetro digitale integrato con allarme di limite eccessivo.
– Misurazione cursore: Supporta la misurazione simultanea su CH1, CH2, CH3, CH4, MATH, RIF., inclusa misurazione contemporanea di tempo e tensione.
– Registrazione delle forme d'onda in formato video: Consente la riproduzione e l'analisi sul PC per migliorare l'esperienza dell'utente.
- Decodifica hardware in tempo reale con memoria completa: Con una memoria da 56 Mpts, la decodifica in tempo reale di RS232/UART, I2C e SPI avviene in modo molto più veloce rispetto alla decodifica software tradizionale.
– 1Mpts Advanced FFT: Supporta la visualizzazione a più aree, la visualizzazione spettrale singola, 4 tracce e 4 modalità di rilevamento, nonché la misurazione automatica dei valori di picco per un'identificazione rapida delle caratteristiche chiave spettrali.

Contenuto della fornitura

UPO1054 (50 MHz, 4 canali) x 1
Cavo di alimentazione x 1
1 cavo USB
– Sonde passive UT-P03(60 MHz) x4
– Certificato di calibrazione x 1
– Istruzioni di sicurezza multilingue x 1
Guida rapida x 1

Note

Altri modelli

UPO1104: Larghezza di banda 100 MHz, 4 canali analogici, velocità di campionamento 2 GSA/s, capacità di memoria fino a 56 Mpts, velocità di acquisizione della forma d'onda di 500.000 wfms/s.

UPO1204: Larghezza di banda 200 MHz, 4 canali analogici, velocità di campionamento 2 GSA/s, capacità di memoria fino a 56 Mpts, velocità di acquisizione della forma d'onda di 500.000 wfms/s.
