Name: VOLTCRAFT DSO-5072H Oscilloscopio portatile 70 MHz 2 canali 1 Gsa/s 40 Mpts 8 Bit Memoria digitale (DSO), Portatile, Fun
Brand: VOLTCRAFT
SKU: 2267610
Availability: InStock

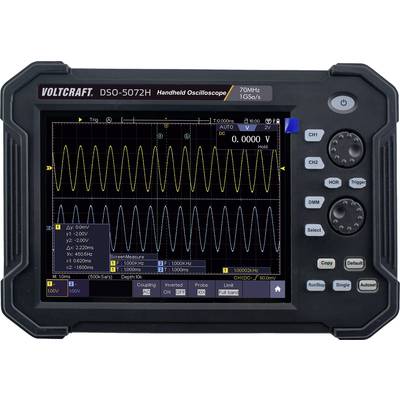

Un oscilloscopio palmare con un display a colori mostra dati di misurazione ondulati. I pulsanti e i connettori sono disposti sulla destra.

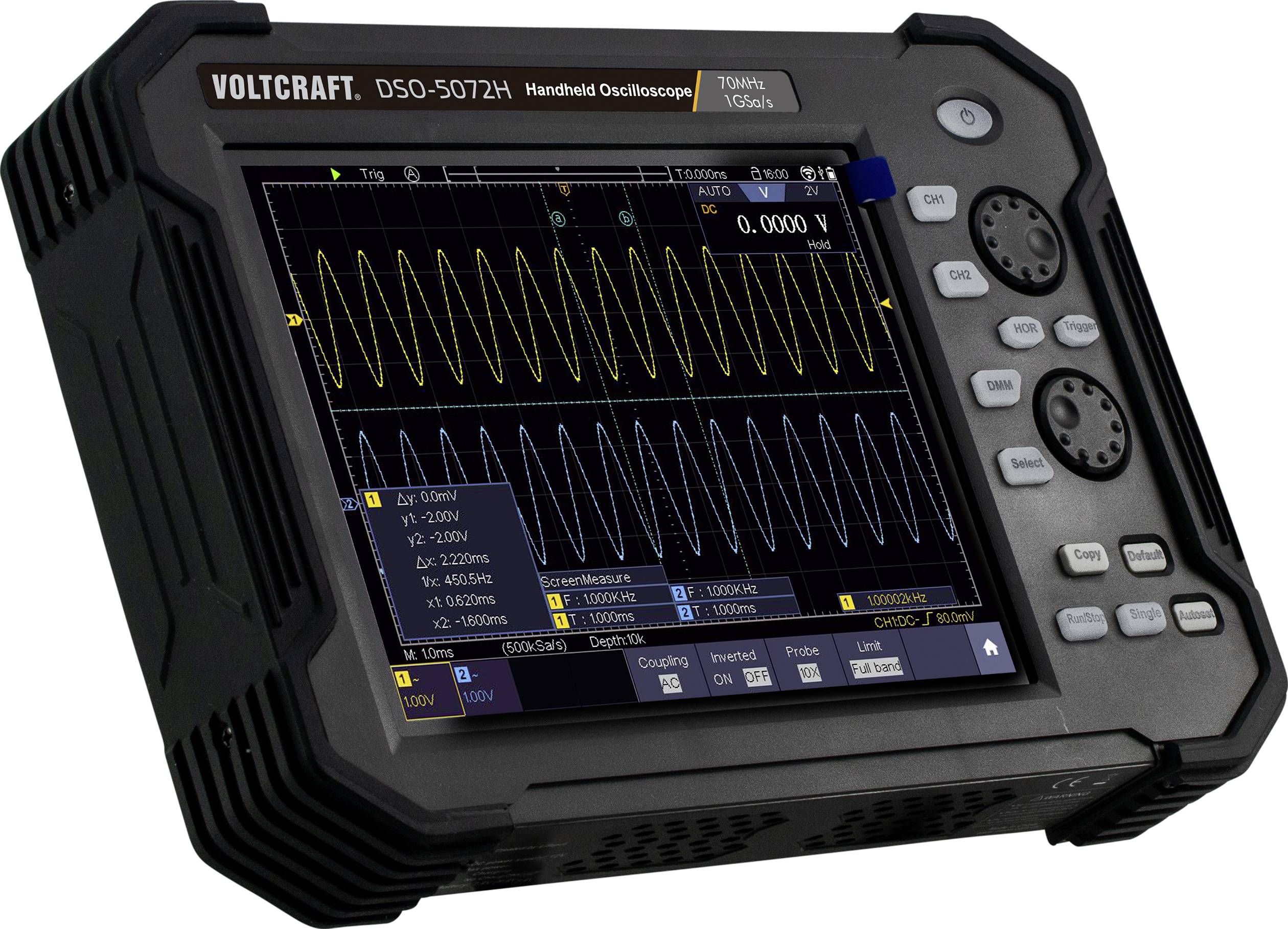

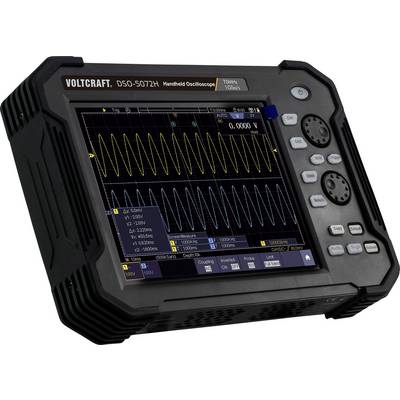

Oscilloscopio portatile Voltcraft DSO-5072H con display a colori che mostra due onde sinusoidali. Tasti di controllo sul lato. Strumento di misurazione elettronico.

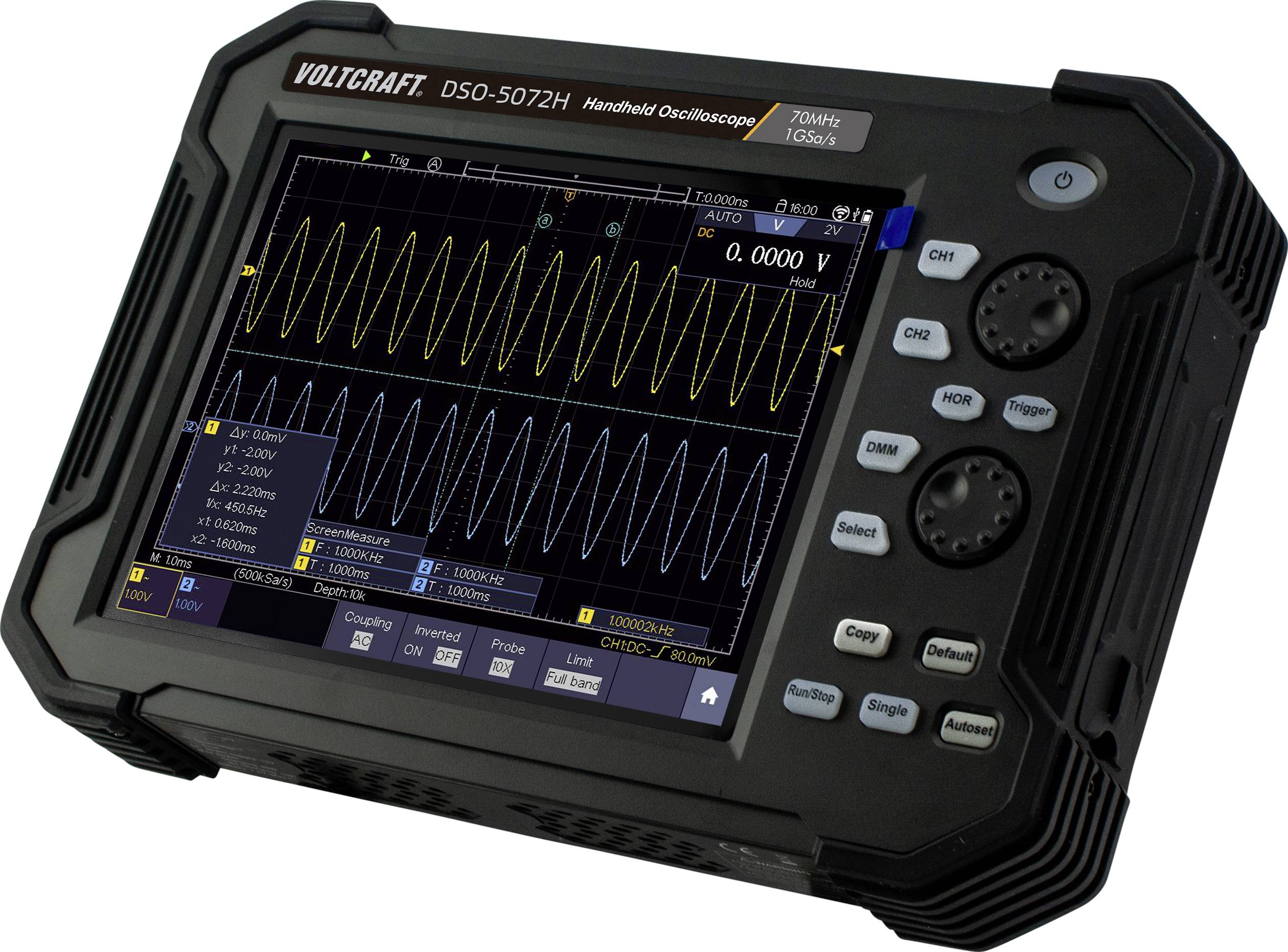

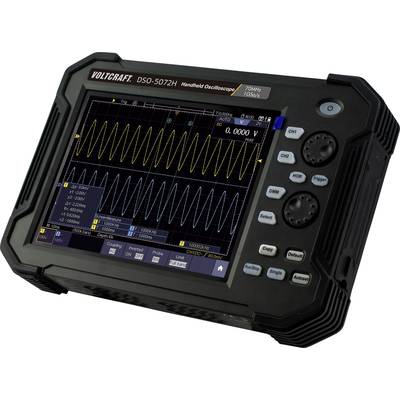

Oscilloscopio portatile con diagramma d'onda sullo schermo che mostra segnali elettrici. Tasti di controllo sul lato.

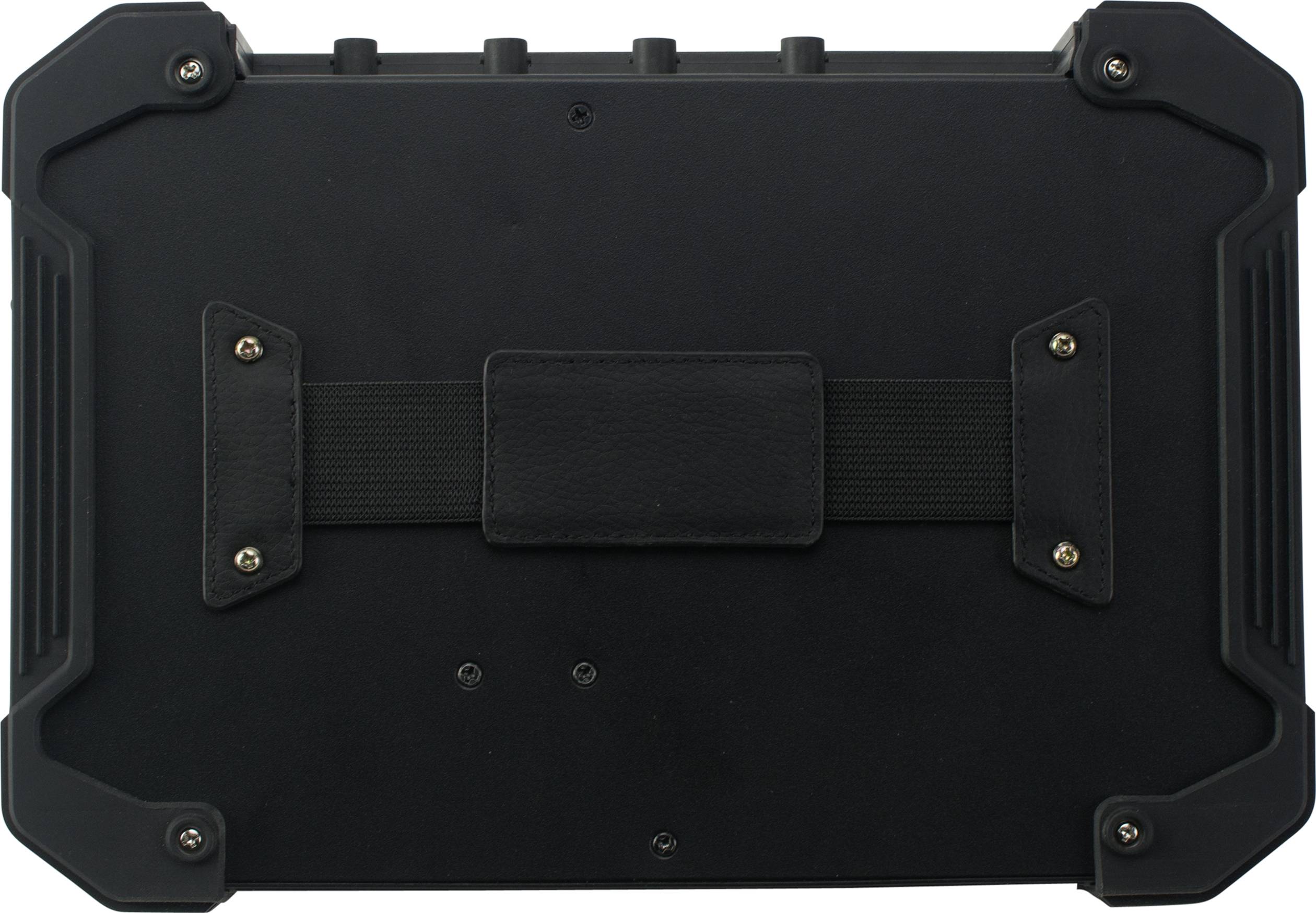

Un dispositivo robusto, rettangolare, nero con angoli rinforzati e una fascia di impugnatura centrale sul retro.

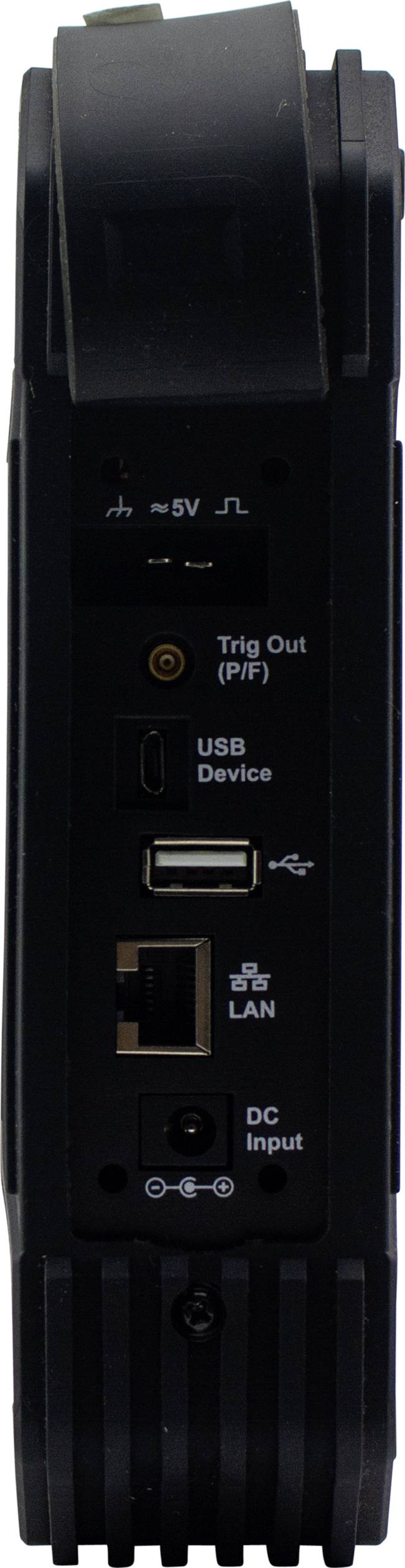

Dispositivo elettronico nero con porte USB e LAN, ingresso DC e uscita trigger. Vista verticale delle porte su un lato.

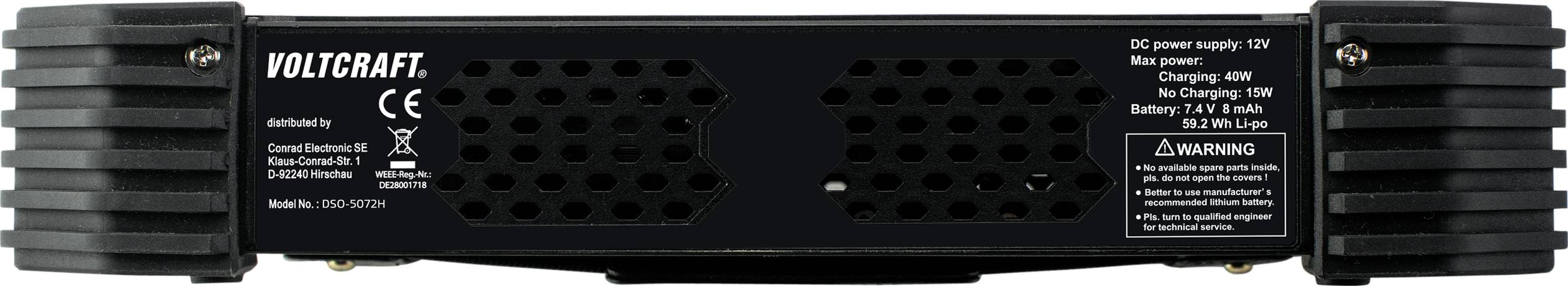

Dispositivo Voltcraft, lato frontale con griglie di ventilazione. Si tratta di un caricabatterie con indicazioni relative a tensione e potenza.

Un amplificatore audio nero con diversi ingressi e uscite, tra cui COM, VCH+ e C1+.

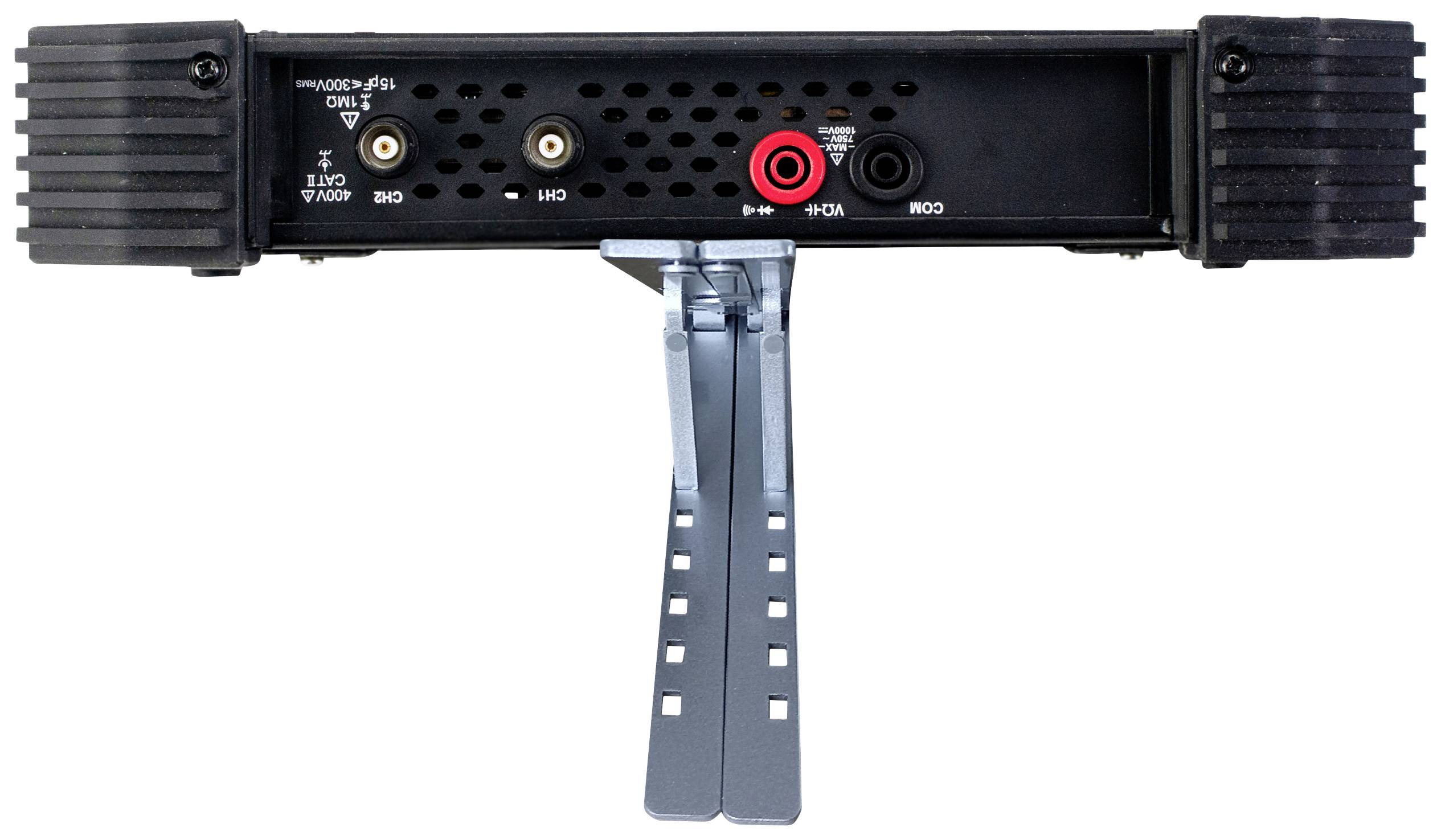

Vista posteriore di un dispositivo elettronico con vari connettori, tra cui CH1, CH2 e alimentazione, su un supporto metallico.

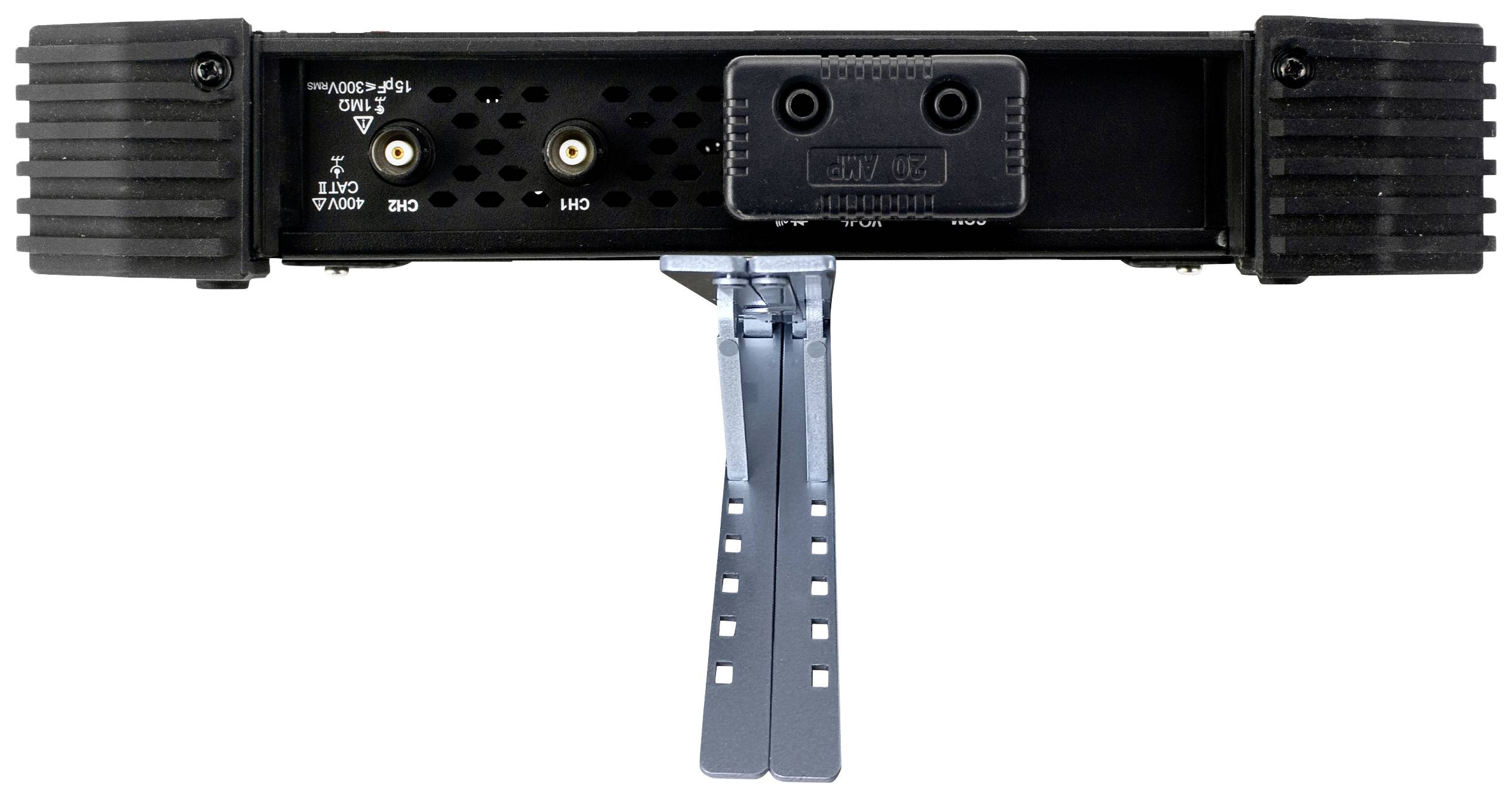

Vista posteriore di un dispositivo elettronico con diversi connettori e un supporto argentato al centro.

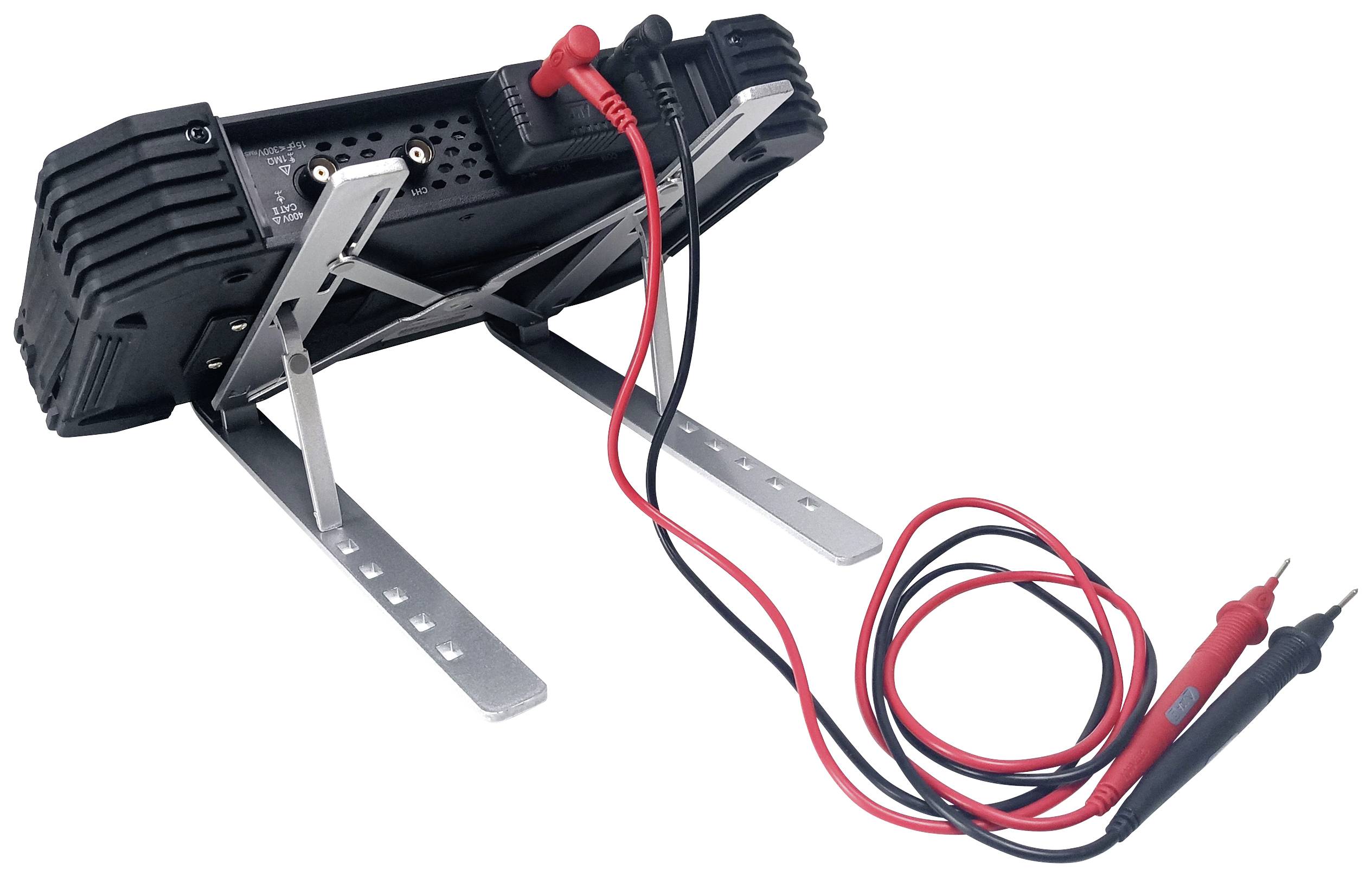

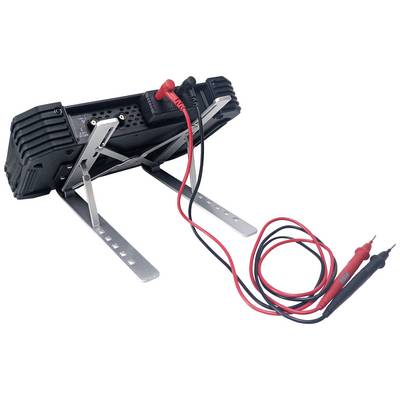

Un multimetro in un supporto metallico con cavi di misurazione rossi e neri che sporgono.

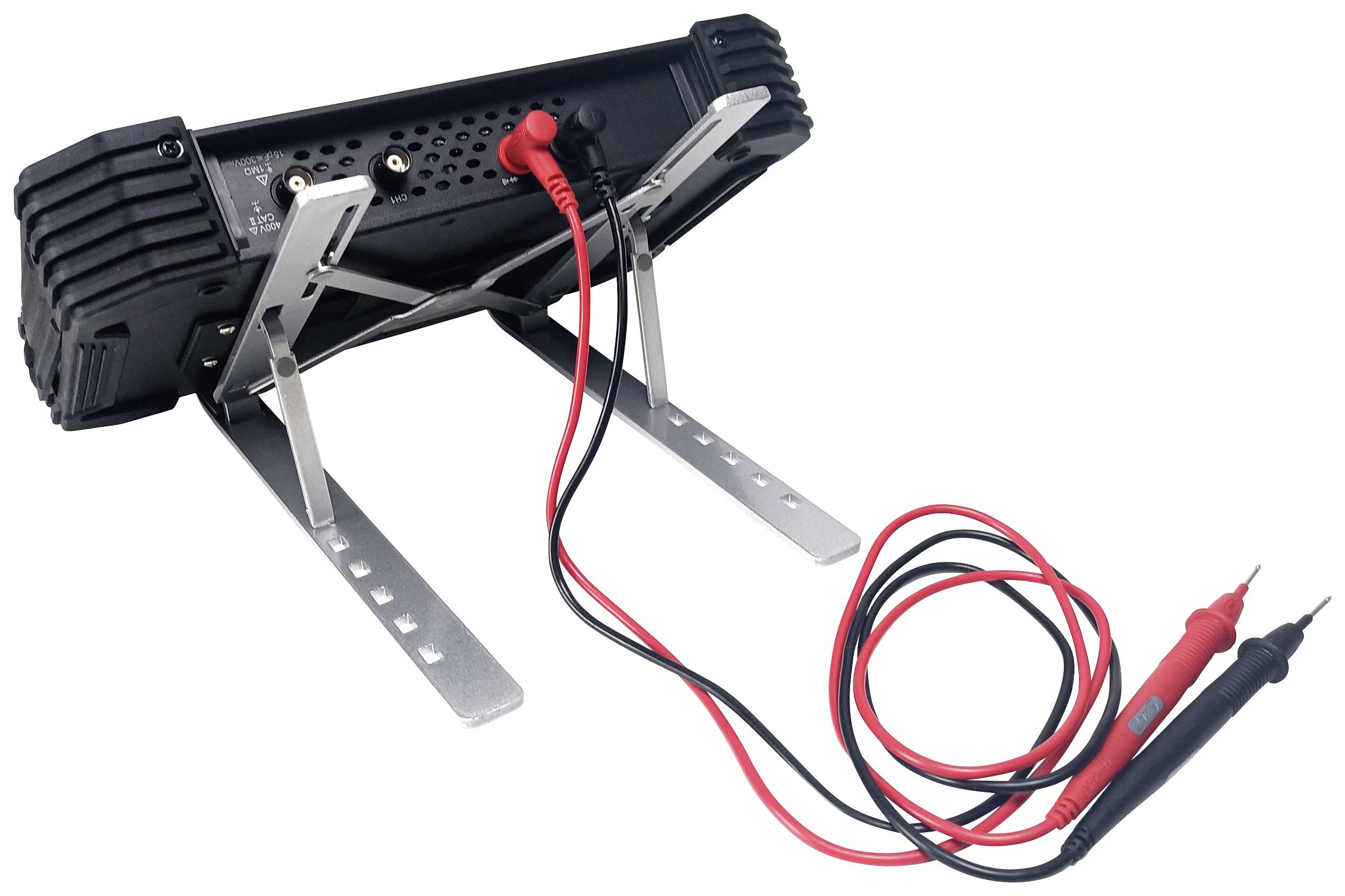

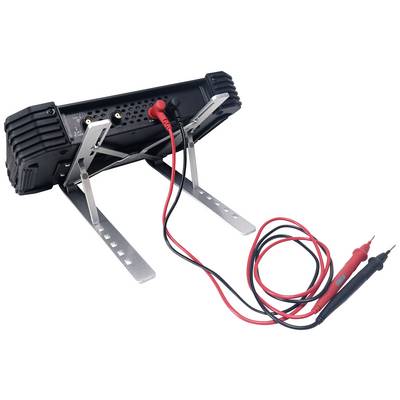

Multimetro con supporto metallico in posizione inclinata, con cavi di misurazione rossi e neri collegati; strumento per misurazioni elettriche.

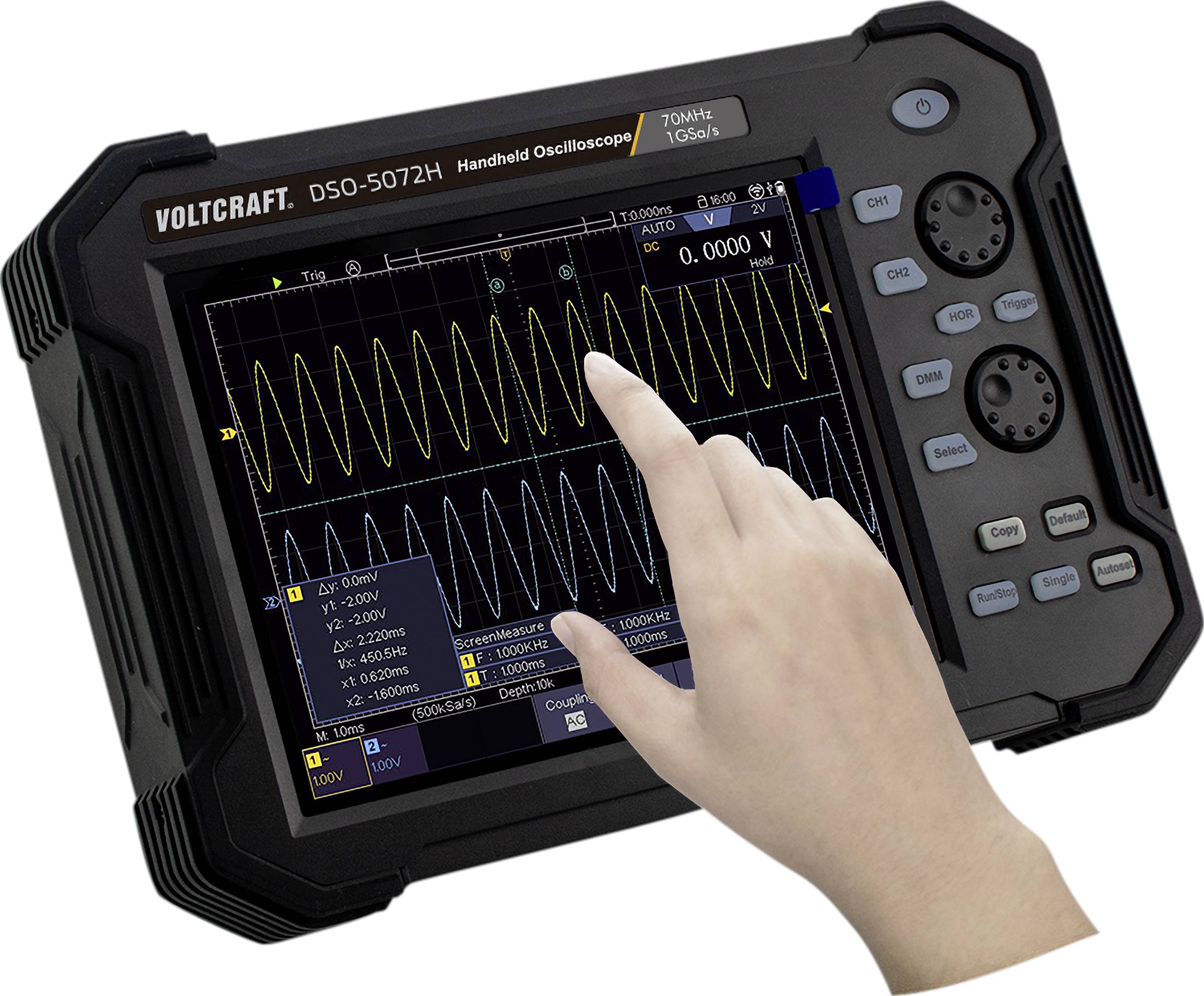

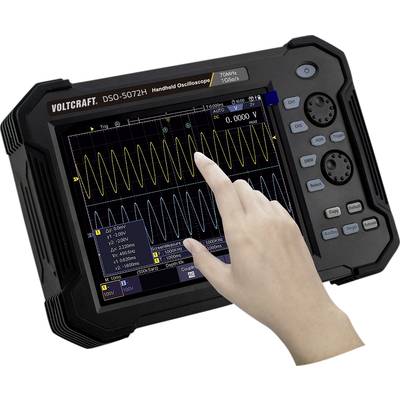

'Oscilloscopio palmare VOLTCRAFT DSO-5072H' mostra un segnale d'onda sul display. Una mano tocca lo schermo per la navigazione.

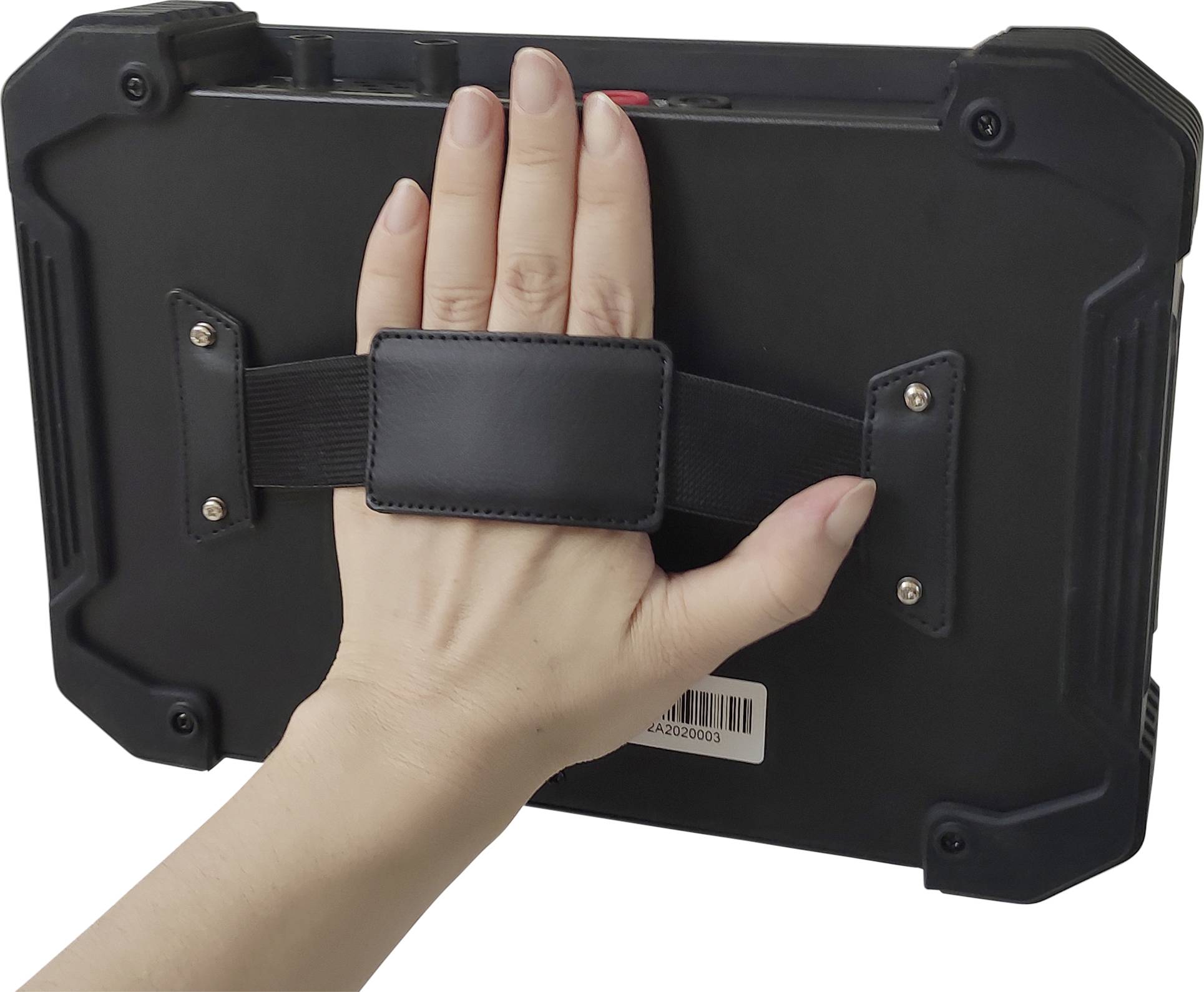

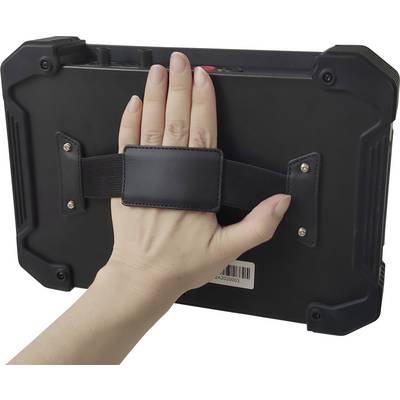

Una mano regge un tablet robusto con un supporto nero sul retro.

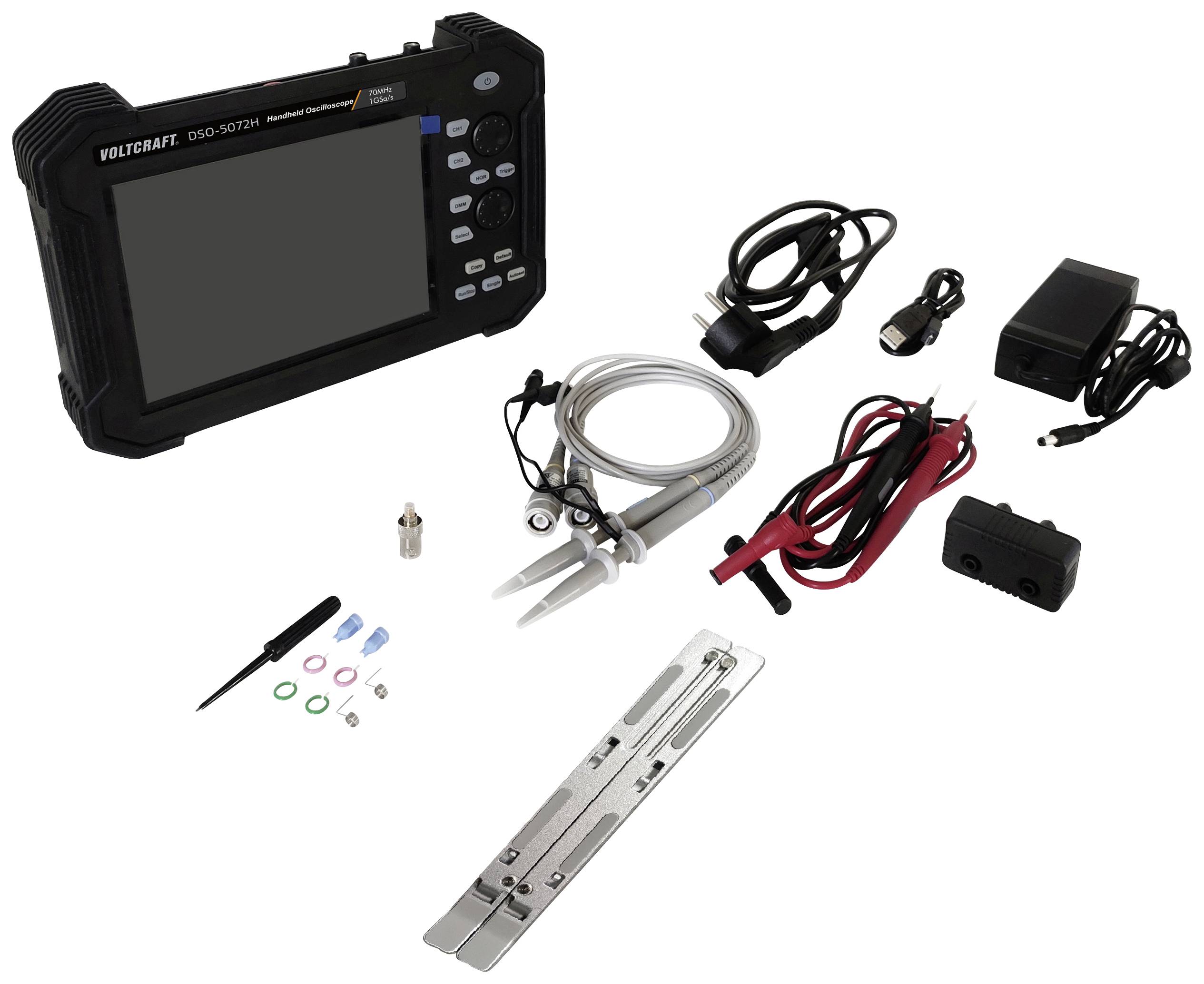

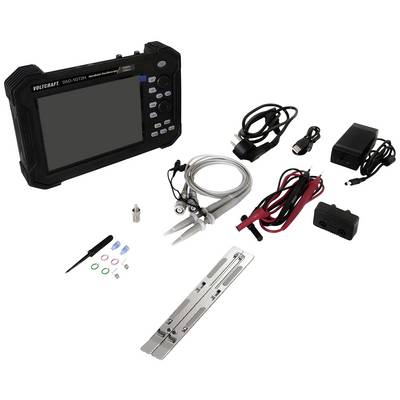

Oscilloscopio portatile con accessori, tra cui cavi, sonde, adattatori e un caricabatterie, disposti su sfondo bianco.

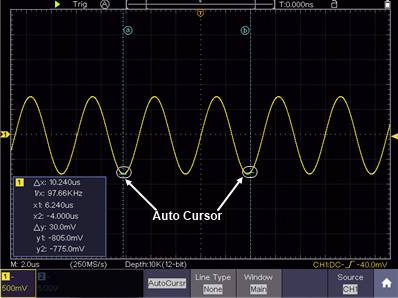

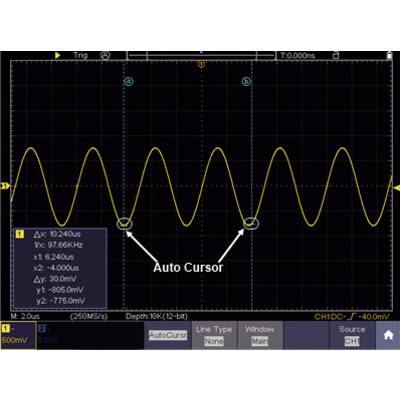

'Schermo dell'oscilloscopio con onda sinusoidale. Due marker indicano un periodo, frequenza 97,66 kHz. Tensione a 500 mV per divisione.'

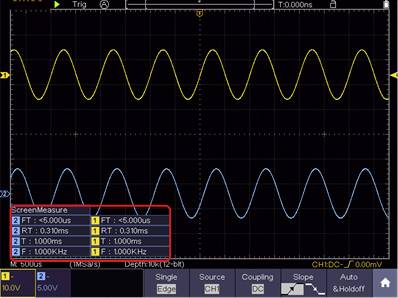

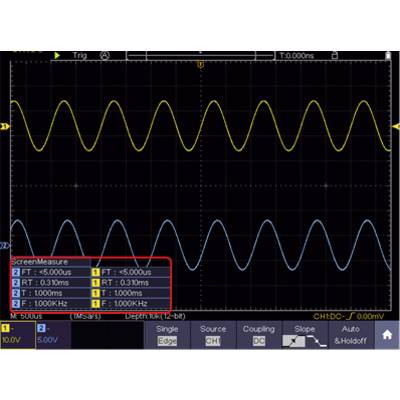

Schermo dell'oscilloscopio che mostra due forme d'onda: gialla in alto, blu in basso. Le misurazioni di tempo e frequenza in basso a sinistra sono evidenziate.

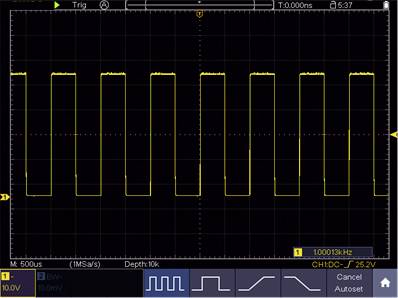

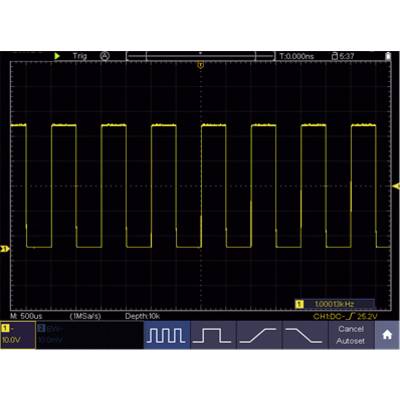

Un oscilloscopio mostra un segnale rettangolare con una frequenza di 1 kHz sull'asse y e il tempo sull'asse x.

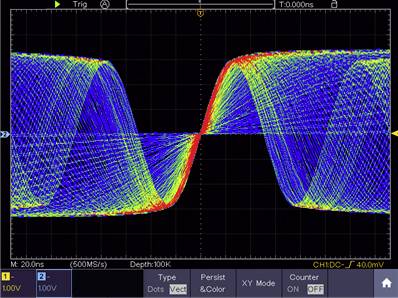

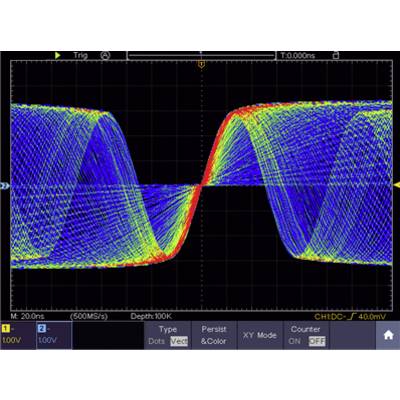

Schermo dell'oscilloscopio con figura di Lissajous, rappresentata da linee rosse, verdi e blu che si fondono l'una nell'altra su sfondo nero.

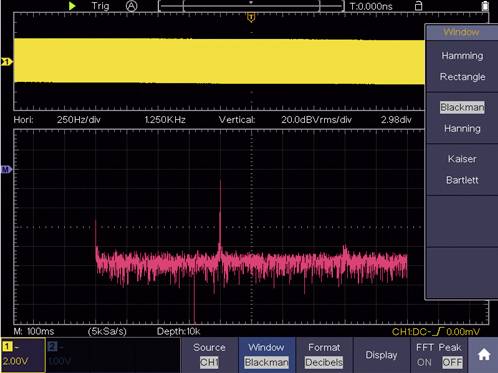

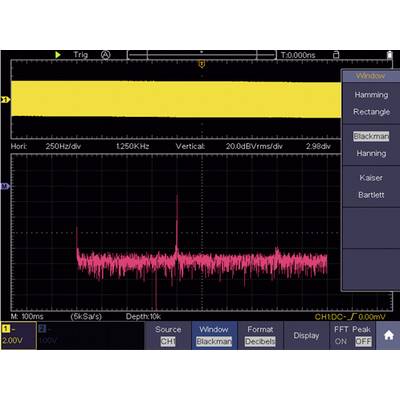

'Schermo dell'oscilloscopio che mostra un segnale con analisi FFT. Rettangolo giallo in alto, spettro rosa in basso. Finestra: Blackman selezionata.'

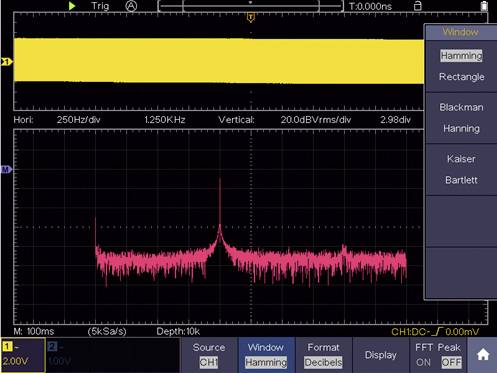

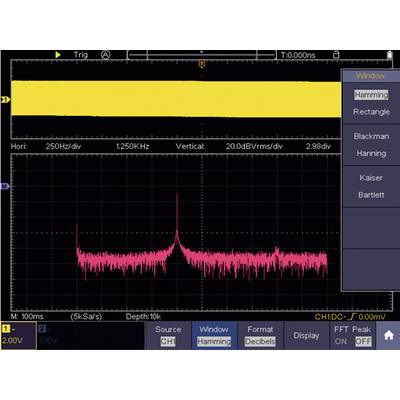

'Display dell'oscilloscopio con due picchi di frequenza nitidi. Menu a tendina mostra le opzioni di finestra: Hamming, Rettangolare, Blackman, Hanning, Kaiser, Bartlett.'

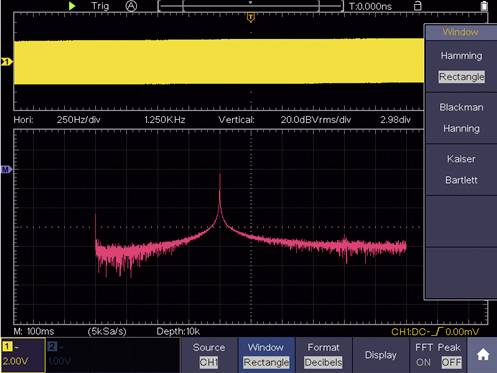

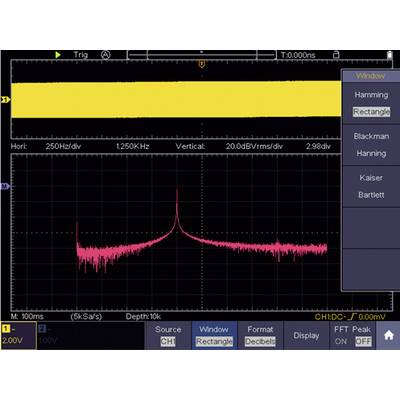

Rappresentazione oscilloscopica di uno spettro di frequenza con finestra rettangolare evidenziata. Due picchi principali intorno a 1,25 kHz.

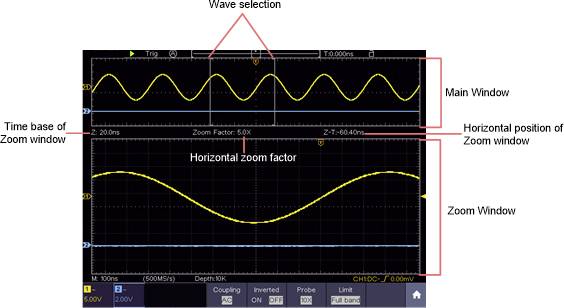

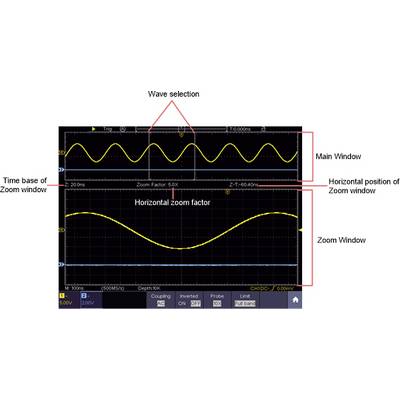

'Schermo dell'oscilloscopio con due finestre: finestra principale in alto con forma d'onda, finestra di zoom in basso con fattore di zoom orizzontale. Le etichette evidenziano le finestre e le funzioni di zoom.'

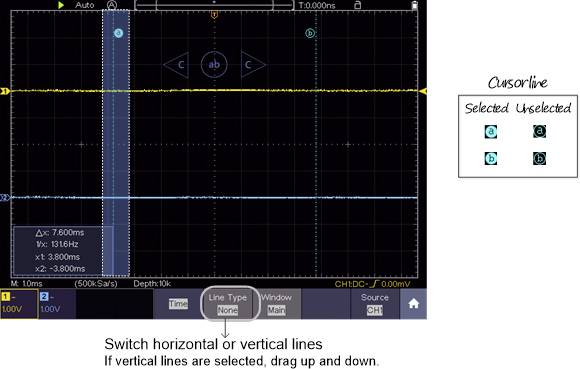

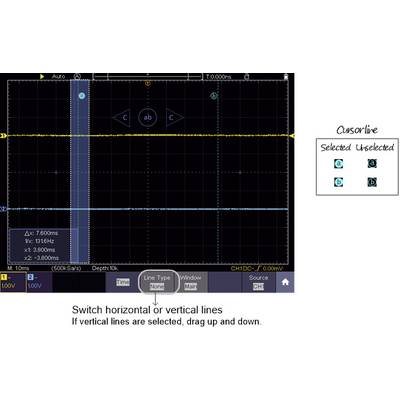

Un diagramma mostra linee orizzontali e verticali su uno schermo di oscilloscopio. Il testo spiega come spostare le linee.

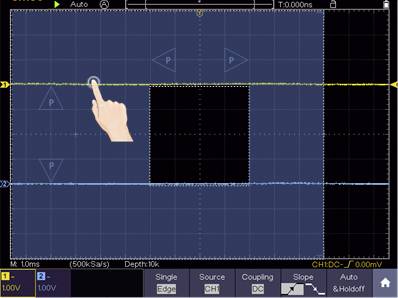

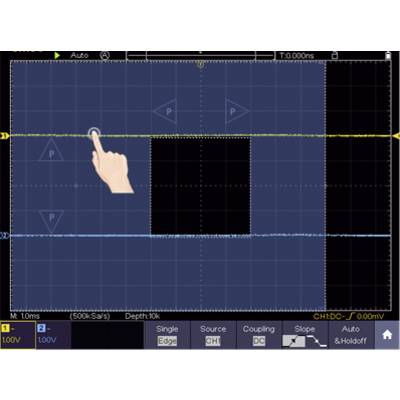

Un'immagine dell'oscilloscopio mostra una linea d'onda gialla e una blu su uno sfondo a griglia. Un'icona a forma di mano indica la linea gialla.

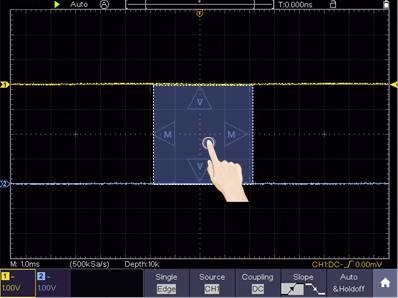

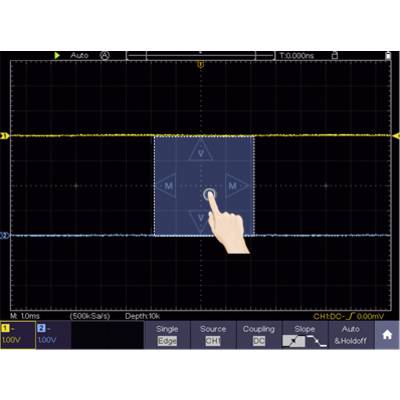

Un display di forma d'onda mostra due linee orizzontali. Una mano indica un campo di controllo con simboli M-, V- e ^.

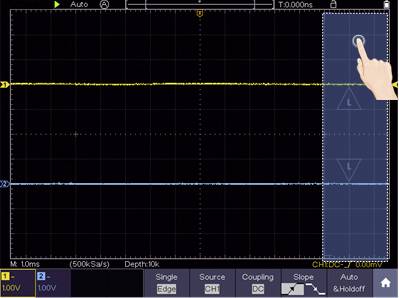

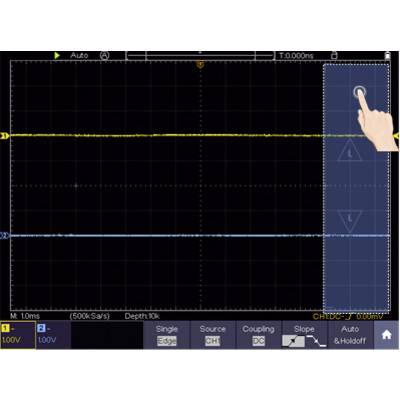

Un oscilloscopio con due forme d'onda in colori diversi. Una mano tocca lo schermo per regolare impostazioni o misurazioni.

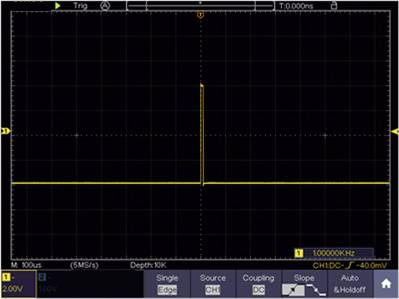

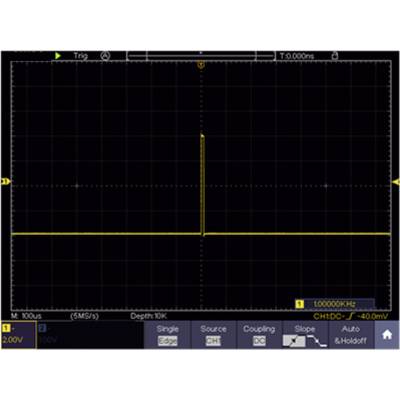

Schermo dell'oscilloscopio mostra un'onda a impulsi gialla su sfondo nero, frequenza di 1 MHz, scala verticale: 40 mV.

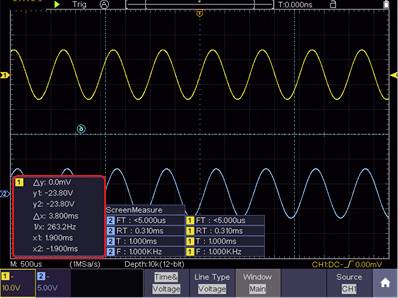

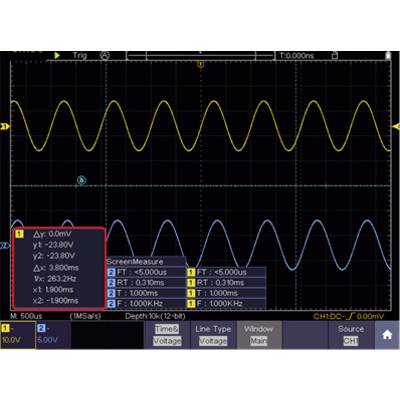

Oscilloscopio mostra due forme d'onda. Linea gialla: 3,800 ms, -23,80 V; Linea blu: 2,630 ms, -23,80 V. Frequenza: 1,000 kHz.

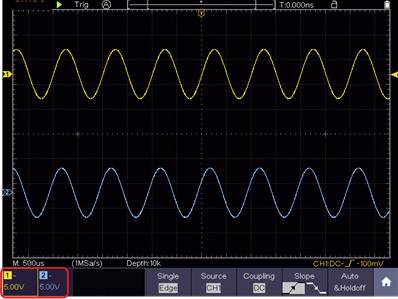

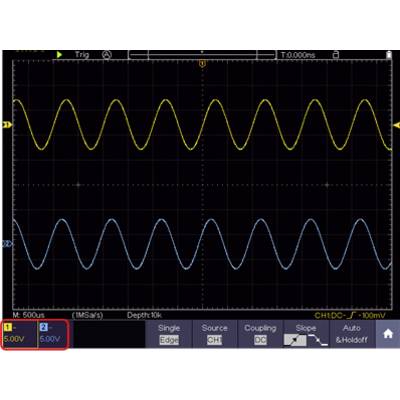

'Display dell'oscilloscopio con due onde sinusoidali: gialla in alto, blu in basso. Entrambe le onde mostrano la stessa frequenza a 5,00V.'

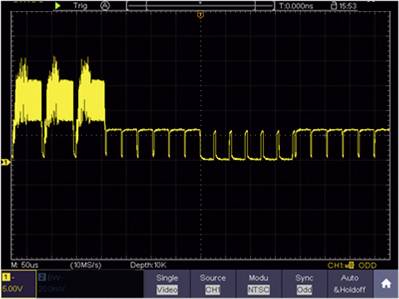

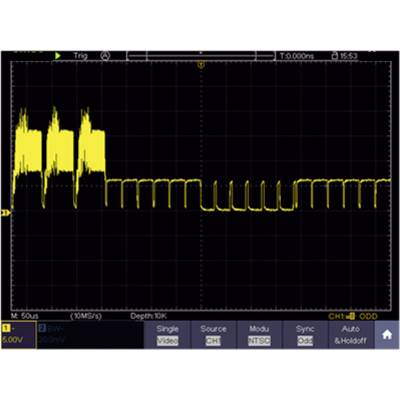

Un display dell'oscilloscopio mostra un segnale giallo a forma d'onda con picchi ascendenti e discendenti, che si trasforma in onde stabili.

1/30

EAN:

Codice produttore

Articolo n°:

Consegna entro Ven 6 Nov

70 Pezzo(i)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (685,00 € / Pezzo)

685,00 €

IVA incl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Oscilloscopio portatile digitale Voltcraft DSO-5072H

larghezza di banda di 70 MHz, 2 canali
Frequenza di campionamento: 1 GS/s
40 minuti di registrazione
Touchscreen LCD da 8" (20.32 cm) risoluzione: 800 x 600 pixel
Risoluzione verticale ADC a 8 bit
Supporta la decodifica SPI/I2C/RS232/CAN
45000 wfms/s frequenza di aggiornamento della forma d'onda

Servizi e promozioni supplementari

Dati tecnici

Tipo prodotto: Oscilloscopio portatile

Ampiezza di banda: 70 MHz

Frequenza di campionamento/canale: 1 Gsa/s

Risoluzione: 8 Bit

Dimensione monitor: 8" (20.32cm)

Caratteristiche: Memoria digitale (DSO)
Portatile
Funzioni multimetro

Numero max. Ingressi analogici: 2

: di fabbrica senza certificato

Categoria di misura: CAT II

Impedenza di ingresso: 1 MΩ±2%

Dim.: (L x L x A) 270 x 48 x 191 mm

Peso: 1.7 kg

Ingressi digitali max.: 0

Larghezza: 48 mm

Altezza: 191 mm

Lunghezza: 270 mm

Interfacce: LAN
1 x USB 2.0 Device
1 x USB 2.0 Host

Profondità di memoria/canale: 40 Mpts

Tipo: DSO-5072H

Conformità e certificazioni

Certified by EU Garan

Varianti(Tutti i prezzi sono IVA inclusa e spese di spedizione escluse)

Caratteristiche

Ampiezza di banda

Risoluzione

Numero max. Ingressi analogici

Calibrato

Dimensione monitor

VOLTCRAFT DSO-5072H Oscilloscopio portatile 70 MHz 2 canali 1 Gsa/s 40 Mpts 8 Bit Memoria digitale (DSO), Portatile, Funzioni multimetro 1 pz.

Articolo n°:2267610

Consegna entro Ven 6 Nov

70 Pezzo(i)Conrad Electronic

Questo articolo

Memoria digitale (DSO)

70 MHz

8 Bit

di fabbrica senza certificato

8" (20.32cm)

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

685,00 €^*

VOLTCRAFT DSO-5072H Oscilloscopio portatile Calibrato (DAkkS) 70 MHz 2 canali 1 Gsa/s 40 Mpts 8 Bit Memoria digitale (DSO), Portatile, Funzioni multimetro 1 pz.

Articolo n°:2468942

Consegna entro Lun 23 Nov

Conrad Electronic

Memoria digitale (DSO)

70 MHz

8 Bit

DAkkS

8 pollici

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

1085,00 €^*

VOLTCRAFT DSO-5072H Oscilloscopio portatile Calibrato (ISO) 70 MHz 2 canali 1 Gsa/s 40 Mpts 8 Bit Memoria digitale (DSO), Portatile, Funzioni multimetro 1 pz.

Articolo n°:2468361

Consegna entro Lun 16 Nov

Conrad Electronic

Memoria digitale (DSO)

70 MHz

8 Bit

ISO

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

895,00 €^*

VOLTCRAFT DSO-5104H Oscilloscopio portatile 100 MHz 4 canali 1 Gsa/s 40 Mpts 14 Bit Memoria digitale (DSO), Portatile 1 pz.

Articolo n°:2266525

Consegna entro Ven 6 Nov

20 Pezzo(i)Conrad Electronic

Memoria digitale (DSO)

100 MHz

14 Bit

di fabbrica senza certificato

8" (20.32cm)

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

1239,00 €^*

VOLTCRAFT DSO-5104H Oscilloscopio portatile Calibrato (DAkkS) 100 MHz 4 canali 1 Gsa/s 40 Mpts 14 Bit Memoria digitale (DSO), Portatile 1 pz.

Articolo n°:2468943

Consegna entro Lun 23 Nov

Conrad Electronic

Memoria digitale (DSO)

100 MHz

14 Bit

DAkkS

8 pollici

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

1605,00 €^*

VOLTCRAFT DSO-5104H Oscilloscopio portatile Calibrato (ISO) 100 MHz 4 canali 1 Gsa/s 40 Mpts 14 Bit Memoria digitale (DSO), Portatile 1 pz.

Articolo n°:2468362

Consegna entro Lun 16 Nov

Conrad Electronic

Memoria digitale (DSO)

100 MHz

14 Bit

ISO

8 Zoll pollici

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

1415,00 €^*

Documenti & Download

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2267610 VOLTCRAFT DSO-5072H Oscilloscopio portatile 70 MHz 2 canali 1 Gsa/s 40 Mpts 8 Bit Memoria digitale (DSO), Portatile, Fun

Dichiarazione di conformità

Dichiarazione di conformità 2267610 VOLTCRAFT DSO-5072H Oscilloscopio portatile 70 MHz 2 canali 1 Gsa/s 40 Mpts 8 Bit Memoria digitale (DSO), Portatile, Fun

Condizioni di garanzia

Condizioni di garanzia 2267610 VOLTCRAFT DSO-5072H Oscilloscopio portatile 70 MHz 2 canali 1 Gsa/s 40 Mpts 8 Bit Memoria digitale (DSO), Portatile, Fun

Download

Download 2267610 VOLTCRAFT DSO-5072H Oscilloscopio portatile 70 MHz 2 canali 1 Gsa/s 40 Mpts 8 Bit Memoria digitale (DSO), Portatile, Fun

Descrizione

Perfetto per l'uso mobile
L'oscilloscopio portatile digitale compatto VOLTCRAFT è dotato di una cinghia di trasporto e può essere utilizzato in modo pratico e flessibile in diverse impostazioni. Come robusto misuratore di tensione con un peso di 1,7 kg, dispone di 2 canali con una larghezza di banda di 70 MHz e può registrare misurazioni fino a 40 minuti di lunghezza. La misurazione avviene in caso di basso rumore di fondo e i risultati vengono visualizzati sul touchscreen LCD a colori da 8 pollici (20.32 cm) con una risoluzione di 800 x 600 pixel. La velocità massima di campionamento dell'oscilloscopio è fino a 1 GS/s e le diverse sonde di prova, regolabili e incluse nella fornitura, consentono misurazioni flessibili e variabili. Sono inoltre inclusi un modulo di corrente esterno e un cavo USB, con il quale i dati misurati possono essere trasferiti rapidamente al PC. La rappresentazione in tempo reale delle ampiezze sul PC è possibile così come sono possibili più tipi di trigger e interfacce.
