Name: Weidmüller 1873890000 Inserto maschio RockStar® HDC HA 16 + PE A crimpare 1 pz.
Brand: Weidmüller
SKU: 204483
Availability: BackOrder

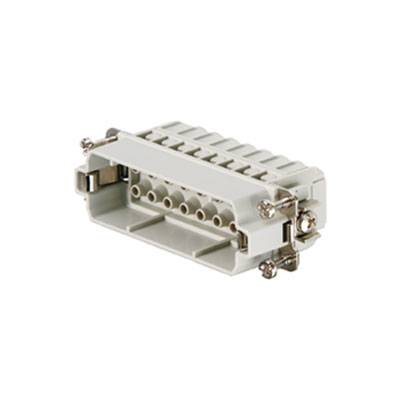

Connettore rettangolare con molteplici fori di connessione, idoneo per applicazioni industriali.

Tipo prodotto

Inserto maschio

Collegamento

A crimpare

Serie

RockStar® HDC HA

Caratteristiche

con lega di rame

Tot poli

16 + PE

Scheda tecnica (PDF)

Consegna entro Mar 20 Ott

5 Pezzo(i)

Mostra alternative

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (18,84 € / Pezzo)

18,84 €

IVA escl.

Solo 5 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Inserto a punta

HDC HA 16 MC

Dati tecnici

Peso netto:
35 g temperatura limite: -40 °C... Resistenza
di isolamento 125 °C: 1010 Ω
grado di inquinamento: 3
larghezza: 23 mm
altezza: 29 mm
profondità: 73 mm
lunghezza base: 73 mm
dimensioni: 5
serie: HA
tensione di dimensionamento (DIN EN 61984): Tensione
di dimensionamento 250 V secondo UL/CSA: Tensione
di dimensionamento 600 V AC/DC (DIN EN 61984):
Corrente nominale 4 kV (DIN EN 61984): Classe
di infiammabilità 16 A secondo UL 94: Resistenza
di passaggio V-0: ≤ 2mΩ
materiale isolante: PC rinforzato con fibra di vetro (omologato UL e certificato per ferrovia)
gruppo materiale isolante: Cicli
di accoppiamento III A: ≥ 500
cicli di accoppiamento Au: ≥ 500
tipo di collegamento PE: Collegamento a vite
sezione di collegamento conduttore AWG (PE), max.: AWG 14
sezione di collegamento conduttore AWG (PE), min.: AWG 20 lunghezza
di spellatura: Collegamento
PE: 8 mm.
Coppia di serraggio 10 mm max. Collegamento PE:
Coppia di serraggio 1,5 Nm min. Collegamento PE:
1,2 Nm vite di fissaggio: M 4
dimensioni lama a croce: Misura
lama PH1, intaglio (collegamento PE): SD 0,8 x 4,0
altezza spina: 29 mm

Tipo prodotto: Inserto maschio

Serie: RockStar® HDC HA

Caratteristiche: con lega di rame

Collegamento: A crimpare

Tot poli: 16 + PE

Sezione del conduttore (max.): 4 mm²

Numero Poli: 16

Sezione del conduttore (min.): 0.5 mm²

Contenuto: 1 pz.

Terra: Sì

UKCA: Sì

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Collegamento

Tipo prodotto

Weidmüller 1873890000 Inserto maschio RockStar® HDC HA 16 + PE A crimpare 1 pz.

Articolo n°:204483

Consegna entro Mar 20 Ott

5 Pezzo(i)Conrad Electronic

Questo articolo

A crimpare

Inserto maschio

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

18,84 €^*

Weidmüller 1498100000 Inserto maschio RockStar® HDC HA 3 + PE A vite 1 pz.

Articolo n°:202761

Consegna entro Lun 12 Ott

30 Pezzo(i)Conrad Electronic

A vite

Inserto maschio

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

11,47 €^*

Weidmüller 1498200000 Inserto femmina RockStar® HDC HA 3 + PE A vite 1 pz.

Articolo n°:202762

Consegna entro Mar 20 Ott

5 Pezzo(i)Conrad Electronic

A vite

Inserto femmina

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

11,47 €^*

Weidmüller 1498300000 Inserto maschio RockStar® HDC HA 4 + PE A vite 1 pz.

Articolo n°:202763

Consegna entro Mar 20 Ott

5 Pezzo(i)Conrad Electronic

A vite

Inserto maschio

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

14,75 €^*

Weidmüller 1498400000 Inserto femmina RockStar® HDC HA 4 + PE A vite 1 pz.

Articolo n°:202764

Consegna entro Mar 20 Ott

5 Pezzo(i)Conrad Electronic

A vite

Inserto femmina

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

13,11 €^*

Weidmüller 1650620000 Inserto femmina RockStar® HDC HA 10 + PE A vite 1 pz.

Articolo n°:202815

Consegna entro Mar 20 Ott

5 Pezzo(i)Conrad Electronic

A vite

Inserto femmina

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

17,20 €^*

Weidmüller 1650770000 Inserto maschio RockStar® HDC HA 16 + PE A vite 1 pz.

Articolo n°:202826

Consegna entro Lun 12 Ott

15 Pezzo(i)Conrad Electronic

A vite

Inserto maschio

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

21,30 €^*

Weidmüller 1650780000 Inserto femmina RockStar® HDC HA 16 + PE A vite 1 pz.

Articolo n°:202828

Consegna entro Mar 20 Ott

5 Pezzo(i)Conrad Electronic

A vite

Inserto femmina

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

21,30 €^*

Weidmüller 1650880000 Inserto maschio RockStar® HDC HA 16 + PE A vite 1 pz.

Articolo n°:202837

Consegna entro Mar 20 Ott

5 Pezzo(i)Conrad Electronic

A vite

Inserto maschio

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

15,57 €^*

Weidmüller 1650900000 Inserto femmina RockStar® HDC HA 16 + PE A vite 1 pz.

Articolo n°:202840

Consegna entro Mar 20 Ott

5 Pezzo(i)Conrad Electronic

A vite

Inserto femmina

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

22,12 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 204483 Weidmüller 1873890000 Inserto maschio RockStar® HDC HA 16 + PE A crimpare 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 204483 Weidmüller 1873890000 Inserto maschio RockStar® HDC HA 16 + PE A crimpare 1 pz.

Descrizione

La serie HA, piccola e stretta, viene utilizzata in particolare quando si ha a disposizione poco spazio.
Il livello del collegamento cavo è realizzato come contatto a crimpare. La tecnica di collegamento a crimpare viene utilizzata ormai da decenni.
I contatti a crimpare non sono in dotazione con gli inserti.

Numero di poli: 16
Corrente di dimensionamento: 22 A
Tensione di dimensionamento: 250 V
Tensione nominale secondo UL/CSA: 600 V AC/DC
Collegamento a crimpare
