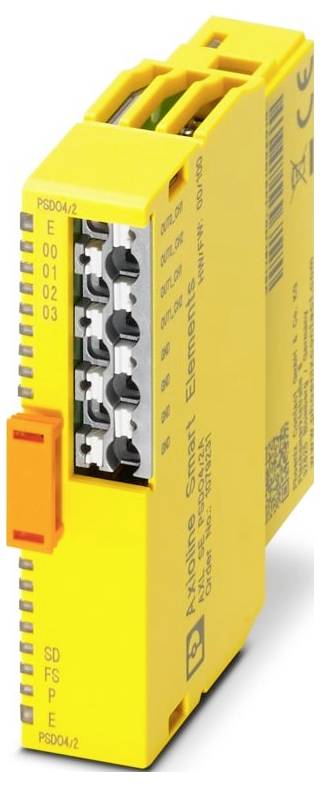

Phoenix Contact AXL SE PSDO4/2 2A 1079231 Modulo di sicurezza 24 V/DC, 5 V/DC
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
176,22 €
3
2% = 12,90 €
171,92 €
5
3% = 30,05 €
170,21 €
10
4% = 71,50 €
169,07 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (176,22 € / Pezzo)
176,22 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: Elementi Axioline Smart
- Forma: Modulare
- Tipo di collegamento: Collegamento Push-in
- Sezione del conduttore flessibile: 0,25 mm²... 1.5 mm²
- Sezione del conduttore rigido: 0,25 mm² ... 1.5 mm²
- Sezione del conduttore AWG: 24 ... 16
- Larghezza: 14,9 mm
- Altezza: 62,2 mm
- Profondità: 62 mm
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -25 °C a ... 60 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Montaggio: Montaggio a innesto (slot elemento Smart)
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione II (IEC 60664-1)
- Grado di inquinamento: 2 (EN 60664-1)
- Umidità dell'aria ammissibile (funzionamento): 5 %... 95 % (senza condensa)
- Denominazione collegamento: Periferica
- Lunghezza di spellatura: 8 mm
- Distanze in aria e linee di fuga: IEC 60664-1
- Posizione di montaggio: qualsiasi
- Velocità di trasferimento: Vedere sistema in cui si inserisce l'elemento Smart.
- Sezione del conduttore flessibile con tubetto terminale con boccola in plastica: 0,25 mm² ... 1.5 mm²
- Sezione del conduttore flessibile con tubetto terminale senza boccola in plastica: 0,25 mm² ... 1.5 mm²
- Dissipazione di potenza massima alla condizione nominale: tipo. 871 mW
- CLASSE DI PROTEZIONE III (IEC 61140, EN 61140, VDE 0140-1)
- Tensione di uscita: 24 V DC
- Numero interfacce: 1
- Pressione dell'aria (in funzione): 70 kPa ... 108 kPa
- Modalità di funzionamento: PROFIsafe 2.4, PROFIsafe 2.6.1
- Intervallo di tensione di alimentazione: 19,2 V DC ... 30 V CC (incluse tutte le tolleranze, incluso il ripple)
- Tecnologia di collegamento: Tecnologia di collegamento
- Umidità consentita (stoccaggio/trasporto): 5% ... 95 % (senza condensa)
- Nota per l'applicazione: Solo per uso industriale
- Assorbimento di corrente: Min. 21 ma (alimentazione DA INCASSO con 19,2 V CC, tutte le uscite impostate, senza alimentazione degli attuatori)
- Tensione di uscita nominale: 24 V DC
- Collegamento conduttore: Collegamento conduttore
- Cablaggio di protezione: Protezione da sovratensione tensione di alimentazione | elettronica (35 V, 0,5 s);protezione da inversione di polarità tensione di alimentazione | tramite il sistema in cui si inserisce l'elemento Smart
- Applicazione: Sicurezza funzionale;PROFIsafe;solo per il collegamento a Phoenix Contact o controllo Siemens
- Pressione dell'aria (stoccaggio/trasporto): 66 kPa ... 108 kPa
- Nota per il tipo di collegamento: Osservare le indicazioni nel capitolo sezioni trasversali del conduttore e lunghezze di spellatura e inserimento.
- Mezzo di trasmissione: Rame
- Corrente d'uscita: max. 2 a (per ogni uscita)
- Descrizione dell'uscita: EN 61131-2
- Numero di uscite: 2 (configurazione a 2 canali);4 (configurazione a 1 canale)
- Denominazione uscita: Uscite digitali sicure
- Potenza assorbita: max. 900 mW; min. 403 mW
- Digitale: Digitale:
- Tensione di alimentazione: 24 V CC (tramite connettore Card Edge)
- Protezione: Protezione esterna tramite il sistema in cui si utilizza l'elemento Smart
- Tensione d'uscita in stato spento: < 5 V.
- Modulo: Modulo
- Spazio di input dell'indirizzo: 5 byte (PROFIsafe 2.6.1)
- Spazio di output dell'indirizzo: 6 byte (PROFIsafe 2.6.1)
- Carico induttivo nominale: 48 va (1 H, 12 Ω, con tensione nominale)
- Carico ohmico nominale: 48 W (12 Ω, con tensione nominale)
- Resistenza alla tensione di ritorno contro impulsi brevi: No
- Comportamento in caso di sovraccarico induttivo: L'uscita può essere distrutta
- Potenziali: Alimentazione del bus locale F Axioline (UBus): Potenziali: Alimentazione del bus locale F Axioline (UBus)
- Corrente di uscita massima per modulo: 4 A.
- Carico min.: 1,5 kΩ (con tensione nominale)
- Corrente d'uscita in stato spento: < 2 ma
- Frequenza di commutazione: 1 Hz (0,2 Hz a > 1 a)
- Comportamento in caso di sovraccarico: Disattivazione dell'uscita interessata, riavvio tramite conferma
- Corrente di uscita massima per canale 2 A.
- Potenziali: Potenziali
- Interfaccia elemento Smart: Interfaccia elemento Smart
- Potenziali: Alimentazione logica degli elementi Smart (USE): Potenziali: Alimentazione logica degli elementi Smart (USE)
- Potenziali: Alimentazione periferiche (UP): Potenziali: Alimentazione periferiche (UP)
- Periferiche: Periferiche
- Tipo di protezione posizione di installazione: Min. IP54
- Tipo prodotto
Modulo di sicurezza
- Tipo
AXL SE PSDO4/2 2A
- Ingressi max.
4
- Numero uscite
4 x
- Segnale d'uscita corrente
2 A
- Max. corrente di uscita per canale
2 A
- Tensione segnale d'uscita
24 V
- Tensione di esercizio
24 V/DC
5 V/DC
- Altezza
62.2 mm
- Lunghezza
62 mm
- Larghezza
14.9 mm
IP20
- Dim.
(L x L x A) 62 x 14.9 x 62.2 mm
- Tecnologia di collegamento
2 conduttori
- Collegamento
Terminale Push In
- Max. assorbimento di corrente
120 mA
- Codice articolo produttore
1079231
- Modello
Modulare
- Montaggio
Montaggio a innesto (slot elemento Smart)
- Max. Temperatura ambiente
60 °C
- Min. Temperatura ambiente
-25 °C
- Profondità
62 mm
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3563289 Phoenix Contact AXL SE PSDO4/2 2A 1079231 Modulo di sicurezza 24 V/DC, 5 V/DC
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3563289 Phoenix Contact AXL SE PSDO4/2 2A 1079231 Modulo di sicurezza 24 V/DC, 5 V/DC
Descrizione
Elementi Smart Axioline, modulo di uscita digitale, sicurezza funzionale, PROFIsafe, esclusivamente per il collegamento a Phoenix Contact o controllo Siemens, uscite digitali sicure: 2 (configurazione a 2 canali), 4 (configurazione a 1 canale), 24 V CC, 2 a, tecnologia di collegamento: 2 conduttori, tipo di protezione: IP20
Testo tradotto automaticamente
Testo tradotto automaticamente
