Name: Phoenix Contact IB IL AI 4/U/0-10-ECO 2702496 Terminale in linea 7.5 V/DC
Brand: Phoenix Contact
SKU: 2136864
Availability: BackOrder

Modulo elettronico verde di Phoenix Contact, modello ELR H3-I, per l'utilizzo in sistemi di controllo industriali.

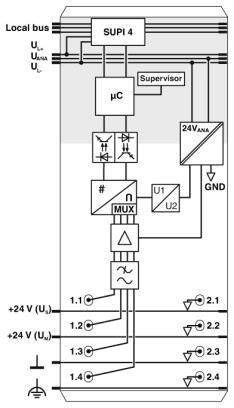

Schema elettrico di un modulo SUPI 4 con microcontrollore, supervisore, MUX e connettori per alimentazione a 24V. Linee bus in alto, massa in basso.

Un vecchio cellulare verde con tastiera numerica, un altoparlante rotondo in alto e la scritta 'EIN-MÜ' sul display.

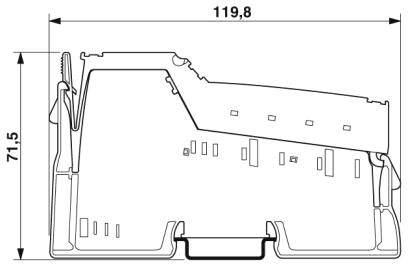

Disegno tecnico di una vista laterale con sezione di un profilo. Dimensioni: larghezza 119,8 mm e altezza 71,5 mm. Linee e strutture identificabili.

Lo schema elettrico mostra un microcontrollore con connessioni a un supervisore, un multiplexer e diversi connettori, tra cui +24V e GND.

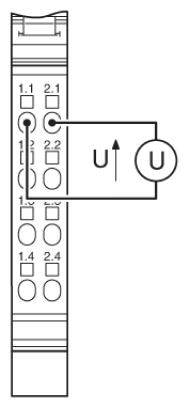

Diagramma di uno schema elettrico con indicazioni di tensione (U) e componenti elettroniche polarizzate.

1/6

Immagine simile

Scheda tecnica (PDF)

Consegna entro Gio 29 Ott

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (209,02 € / Pezzo)

209,02 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Descrizione dell'ingresso: Ingressi singoli, tensione
Numero ingressi: 4
Colore: verde
Peso netto: 69 g
CLASSE DI PROTEZIONE: III (IEC 61140, EN 61140, VDE 0140-1)
Velocità di trasmissione: 500 kbit/s
Potenza assorbita: Tipo. 0,8 W
Risoluzione convertitore A/D: 12 bit

Tipo prodotto: Terminale in linea

Tipo: IB IL AI 4/U/0-10-ECO

Numero max. Ingressi analogici: 4

Voltaggio operativo Min.: 19.2 V/DC

Tensione d'esercizio: 19.2 - 30 V/DC

Voltaggio Max.: 30 V/DC

Tensione di esercizio: 7.5 V/DC

Altezza: 119.8 mm

Lunghezza: 71.5 mm

Larghezza: 12.2 mm

: IP20

Dim.: (L x L x A) 71.5 x 12.2 x 119.8 mm

Tecnologia di collegamento: 2 conduttori

Collegamento: Connettore elettrici inline

Max. assorbimento di corrente: 60 mA

Codice articolo produttore: 2702496

Montaggio: Guida portante

Max. Temperatura ambiente: +55 °C

Min. Temperatura ambiente: 0 °C

Tensione logica UL: 7.5 V/DC

UKCA: Sì

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Tensione di esercizio

Codice articolo produttore

Phoenix Contact IB IL AI 4/U/0-10-ECO 2702496 Terminale in linea 7.5 V/DC

Articolo n°:2136864

Consegna entro Gio 29 Ott

Conrad Electronic

Questo articolo

7.5 V/DC

2702496

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

209,02 €^*

Phoenix Contact IB IL AI 4/I/4-20-ECO 2702495 Terminale in linea 7.5 V/DC

Articolo n°:2137164

Consegna entro Mar 16 Feb 2027

Conrad Electronic

7.5 V/DC

2702495

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

209,02 €^*

Phoenix Contact IB IL AI/TEMP 4 RTD-PAC 2897952 Terminale in linea

Articolo n°:2137069

Consegna entro Gio 29 Ott

Conrad Electronic

2897952

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

381,15 €^*

Phoenix Contact IB IL AO 4/I/4-20-ECO 2702497 Terminale in linea 7.5 V/DC

Articolo n°:2137571

Consegna entro Gio 29 Ott

Conrad Electronic

7.5 V/DC

2702497

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

147,53 €^*

Phoenix Contact IB IL AO 4/U/0-10-ECO 2702498 Terminale in linea 7.5 V/DC

Articolo n°:2136879

Consegna entro Mar 1 Dic

Conrad Electronic

7.5 V/DC

2702498

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

209,02 €^*

Phoenix Contact IB IL RTD 4/PT100-ECO 2702499 Terminale in linea 7.5 V/DC

Articolo n°:2136588

Consegna entro Mar 22 Dic 2026

Conrad Electronic

7.5 V/DC

2702499

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

253,28 €^*

Phoenix Contact IB IL RTD 4/PT1000-ECO 2702501 Terminale in linea 7.5 V/DC

Articolo n°:2136815

Consegna entro Gio 29 Ott

Conrad Electronic

7.5 V/DC

2702501

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

323,77 €^*

Phoenix Contact IB IL 24 PWR IN/PS-PAC 2863135 Terminale in linea 7.5 V/DC

Articolo n°:2137293

Non disponibile

Conrad Electronic

7.5 V/DC

2863135

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

220,49 €^*

Phoenix Contact IB IL TEMP 2 UTH-XC-PAC 2701216 Terminale in linea 7.5 V/DC

Articolo n°:2137209

Non disponibile

Conrad Electronic

7.5 V/DC

2701216

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

290,98 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 2136864 Phoenix Contact IB IL AI 4/U/0-10-ECO 2702496 Terminale in linea 7.5 V/DC

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2136864 Phoenix Contact IB IL AI 4/U/0-10-ECO 2702496 Terminale in linea 7.5 V/DC

Descrizione

4 canali di ingresso analogici. Collegamento dei sensori con tecnologia a 2 conduttori. Intervallo di tensione: 0 V... Formato dati 10 V.: Rappresentazione normalizzata. Risoluzione: 12 bit Indicatore diagnostico.
