Name: Phoenix Contact IB IL RS UNI-PAC 2700893 Terminale di funzione in linea 7.5 V/DC
Brand: Phoenix Contact
SKU: 2209779
Availability: BackOrder

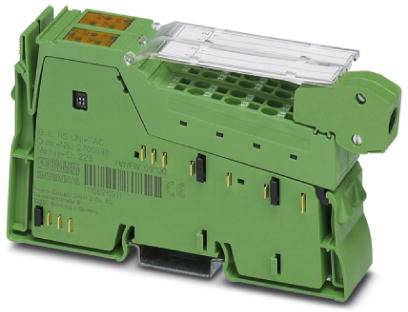

Connettore elettronico verde con più porte e un coperchio trasparente, utilizzato in applicazioni elettriche.

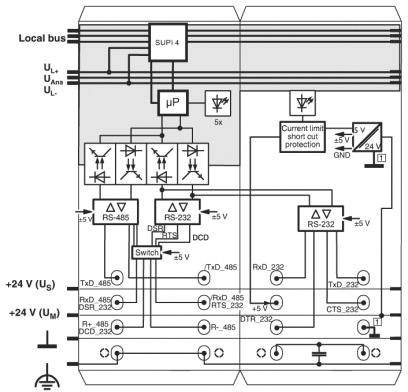

Schema di un circuito elettrico che illustra connessioni di dati, ingressi di tensione e meccanismi di protezione.

Due moduli elettronici verdi. A sinistra ci sono spie di controllo con etichette 'RxD', 'TxD', 'TxDEN', a destra ulteriori connettori.

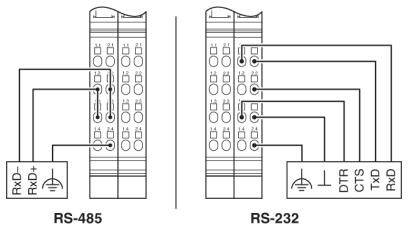

'Diagramma mostra la disposizione dei cavi da RS-485 a RS-232.'

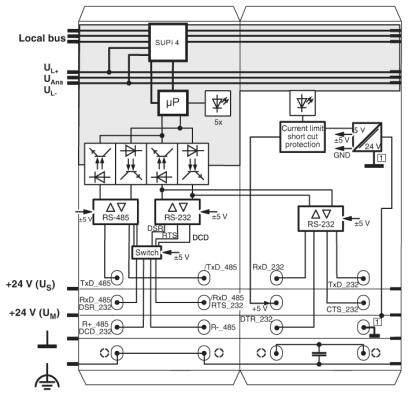

Schema di un sistema elettronico con connettori bus locali, microprocessori, interfacce RS-485 e RS-232, e meccanismi di protezione.

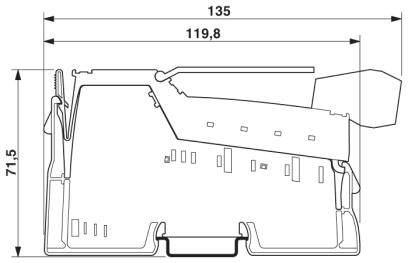

Disegno tecnico di un componente con le seguenti dimensioni: larghezza 135 mm, profondità 119,8 mm, altezza 71,5 mm.

1/6

Immagine simile

Scheda tecnica (PDF)

Consegna entro Gio 29 Ott

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (384,43 € / Pezzo)

384,43 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Colore: verde
Peso netto: 135 g
CLASSE DI PROTEZIONE: III (IEC 61140, EN 61140, VDE 0140-1)
Lunghezza di spellatura: 8 mm
Sezione conduttore rigida min: 0,08 mm²
Sezione conduttore rigida max.: 1,5 mm²
Sezione del conduttore flessibile min.: 0,08 mm²
Sezione del conduttore flessibile max.: 1,5 mm²
Sezione conduttore AWG min: 28
Sezione conduttore AWG max. 16
Velocità di trasmissione: 500 kbit/s
Potenza assorbita: Tipo. 585 mW (a UL)

Tipo prodotto: Terminale di funzione in linea

Tipo: IB IL RS UNI-PAC

Numero di ingressi: 1 x

Numero uscite: 1 x

Tensione di esercizio: 7.5 V/DC

Altezza: 135 mm

Lunghezza: 71.5 mm

Larghezza: 24.4 mm

: IP20

Dim.: (L x L x A) 71.5 x 24.4 x 135 mm

Collegamento: Collegamento a morsetto di tensione

Max. assorbimento di corrente: 78 mA

Codice articolo produttore: 2700893

Montaggio: Guida portante

Max. Temperatura ambiente: +55 °C

Min. Temperatura ambiente: -25 °C

Tensione logica UL: 7.5 V/DC

UKCA: Sì

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Tensione di esercizio

Codice articolo produttore

Tipo prodotto

Phoenix Contact AXC F IL ADAPT 1020304 Modulo espansione PLC 24 V/DC

Articolo n°:2208975

Consegna entro Gio 29 Ott

Conrad Electronic

24 V/DC

1020304

Modulo espansione PLC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

135,24 €^*

Phoenix Contact AXC F XT ETH 1TX 2403115 Modulo espansione PLC 24 V/DC

Articolo n°:2209737

Consegna entro Gio 29 Ott

Conrad Electronic

24 V/DC

2403115

Modulo espansione PLC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

245,08 €^*

Phoenix Contact AXL E IOL DI16 M12 6P 2702660 Dispositivo di I/O decentralizzato

Articolo n°:2209865

Consegna entro Gio 7 Gen 2027

Conrad Electronic

2702660

Dispositivo di I/O decentralizzato

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

151,63 €^*

Phoenix Contact AXL E IOL DI8 M12 6P 2702658 Dispositivo di I/O decentralizzato

Articolo n°:2209863

Consegna entro Mar 16 Feb 2027

Conrad Electronic

2702658

Dispositivo di I/O decentralizzato

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

151,63 €^*

Phoenix Contact AXL E IOL DO8 M12 6P 2702659 Dispositivo di I/O decentralizzato 24 V/DC

Articolo n°:2209864

Consegna entro Mar 16 Feb 2027

Conrad Electronic

24 V/DC

2702659

Dispositivo di I/O decentralizzato

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

155,73 €^*

Phoenix Contact AXL F BK PB XC 2702463 Accoppiatore bus 24 V/DC

Articolo n°:2209838

Consegna entro Gio 29 Ott

Conrad Electronic

24 V/DC

2702463

Accoppiatore bus

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

368,03 €^*

Phoenix Contact AXL F BK PN TPS 2403869 Accoppiatore bus 24 V/DC

Articolo n°:2209746

Consegna entro Gio 29 Ott

Conrad Electronic

24 V/DC

2403869

Accoppiatore bus

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

446,72 €^*

Phoenix Contact AXL F DI32/1 XC 1F 2701226 Modulo I/O 5 V/DC

Articolo n°:2209792

Consegna entro Mar 16 Mar 2027

Conrad Electronic

5 V/DC

2701226

Modulo I/O

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

397,54 €^*

Phoenix Contact AXL F DO16/2 2H 1027904 Modulo I/O 5 V/DC

Articolo n°:2208989

Consegna entro Gio 29 Ott

Conrad Electronic

5 V/DC

1027904

Modulo I/O

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

159,83 €^*

Phoenix Contact AXL F DO32/1 2H 1004925 Modulo I/O 5 V/DC

Articolo n°:2208901

Consegna entro Gio 29 Ott

Conrad Electronic

5 V/DC

1004925

Modulo I/O

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

217,21 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 2209779 Phoenix Contact IB IL RS UNI-PAC 2700893 Terminale di funzione in linea 7.5 V/DC

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2209779 Phoenix Contact IB IL RS UNI-PAC 2700893 Terminale di funzione in linea 7.5 V/DC

Descrizione

Un canale di ingresso e uscita seriale in versione RS-232, RS-422 e RS-485. Supporto di diversi protocolli. Velocità di trasmissione regolabile fino a 250000 baud. Numero di bit di dati, bit di arresto e parità regolabili. Parametrizzazione tramite dati di processo o PCP. Larghezza dei dati di processo regolabile tramite interruttore DIP: 7, 15 o 31 parole.

Testo tradotto automaticamente.
