Name: Phoenix Contact PLC-V8C/PT-24DC/BM2 2907446 Modulo I/O 24 V/DC
Brand: Phoenix Contact
SKU: 2136585
Availability: BackOrder

Un modulo di guida DIN verde con morsetti a vite multipli per connessioni elettriche, utilizzato nei sistemi di controllo industriali.

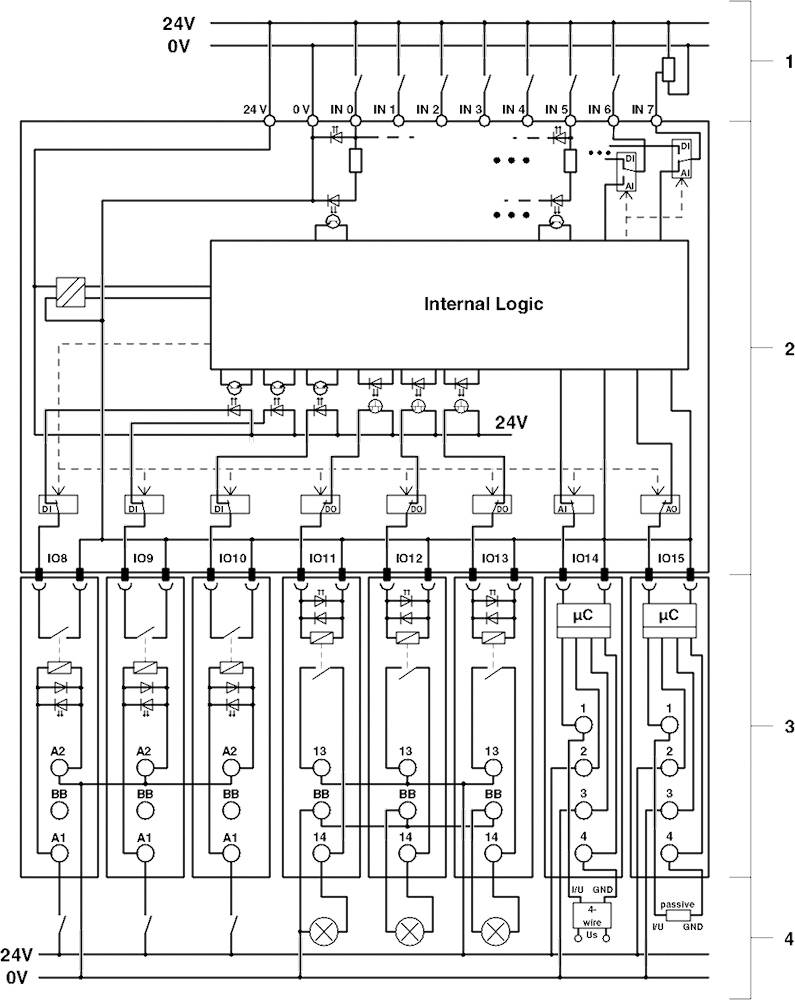

Schema elettrico di un dispositivo elettronico con logica interna e molteplici connessioni. Alimentazione: 24V. Mostra il circuito elettrico e i componenti.

Schema elettrico di un'unità di controllo elettronico con ingressi e uscite etichettati, che mostra la logica interna e i circuiti elettrici a 24V.

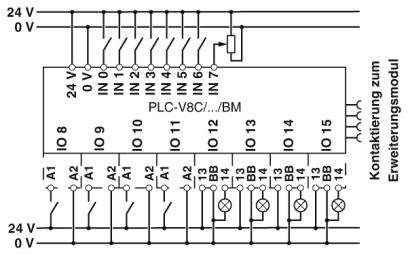

Schema di un modulo relè con ingressi (IN0 fino a IN7) e uscite (IO8 fino a IO15), con ingressi di tensione per 24 V e 0 V indicati.

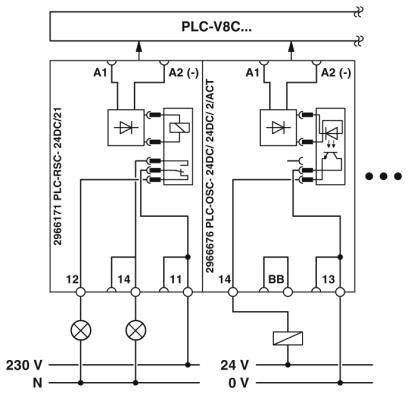

Schema di un modulo PLC-V8C con due relè: A1 e A2 mostrano gli ingressi e le uscite. In basso sono indicate le fonti di alimentazione a 230 V e 24 V.

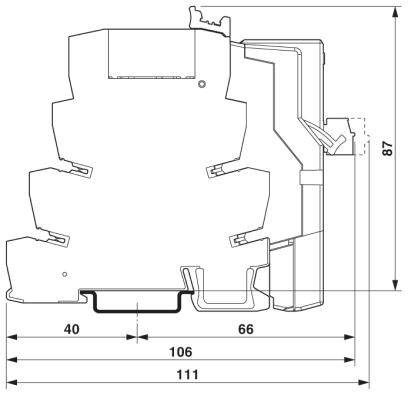

Disegno tecnico di un componente in sezione trasversale con dimensioni: larghezza 106 mm, profondità 40 mm, altezza 87 mm.

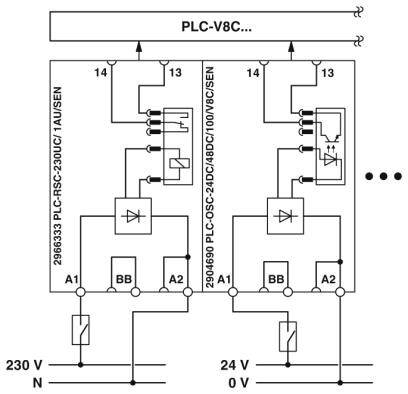

Schema di un sistema PLC con due moduli relè. Mostra i collegamenti per circuiti elettrici a 230V e 24V, compresi pin ed etichette.

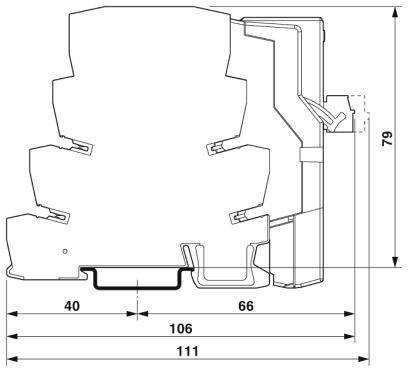

Sezione di un disegno tecnico con quote: larghezza 111 mm, altezza 79 mm, altri elementi a 40 mm, 66 mm e 106 mm.

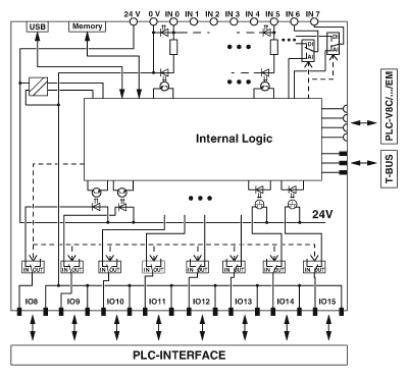

Schema di un'interfaccia PLC con logica interna e connessioni. Mostra l'alimentazione, le porte I/O e i collegamenti bus.

1/9

Immagine simile

Scheda tecnica (PDF)

Consegna entro Gio 29 Ott

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (250,00 € / Pezzo)

250,00 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Descrizione dell'ingresso: EN 61131-2 tipo 3
Numero di ingressi: 8 (2 configurabili come analogici)
Circuito di protezione: Protezione da inversione di polarità
Colore: grigio.
Indicatore di stato: LED verde
Intervallo di tensione d'ingresso: 0 V... 10 V
Resistenza d'ingresso:> 3,5 kΩ
Assorbimento di corrente tipico: 4 mA
Numero di uscite: ≤ 8
Precisione orologio in tempo reale: ±2 s/d.
Tempo buffer orologio in tempo reale: 96 ore (condensatore)
Posizione di montaggio: qualsiasi
Riferimento di montaggio: Collegabile a 8 x morsetti DI INTERFACCIA PLC
Lunghezza di spellatura: 9 mm
Numero di collegamenti: 1
Sezione conduttore rigida: 0,14 mm²... 1,5 mm²
Sezione del conduttore flessibile: 0,14 mm²... 1,5 mm²
Sezione conduttore AWG: 26... 16
Tensione di isolamento nominale: 50 V.
Tensione ad impulso nominale: 0,8 kV
Grado di inquinamento: 2
Categoria di sovratensione III

Tipo prodotto: Modulo I/O

Tipo: PLC-V8C/PT-24DC/BM2

Numero max. Ingressi analogici: 2

Ingressi digitali max.: 8

Num. Ingressi max.: 8

Ingressi max.: 48

Terminali in linea collegabili: 8

Numero di ingressi: 8 x

Numero uscite: 8 x

Voltaggio operativo Min.: 19.2 V/DC

Tensione d'esercizio: 19.2 - 26.4 V/DC

Voltaggio Max.: 26.4 V/DC

Tensione di esercizio: 24 V/DC

Altezza: 111 mm

Lunghezza: 87 mm

Larghezza: 50 mm

: IP20

Dim.: (L x L x A) 87 x 50 x 111 mm

Tecnologia di collegamento: Terminale Push In

Collegamento: Terminale Push In

Max. assorbimento di corrente: 4 mA

Codice articolo produttore: 2907446

Max. Temperatura ambiente: +50 °C

Min. Temperatura ambiente: -20 °C

Tensione logica UL: 24 V/DC

UKCA: Sì

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Tensione di esercizio

Codice articolo produttore

Tipo prodotto

Phoenix Contact PLC-V8C/PT-24DC/BM2 2907446 Modulo I/O 24 V/DC

Articolo n°:2136585

Consegna entro Gio 29 Ott

Conrad Electronic

Questo articolo

24 V/DC

2907446

Modulo I/O

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

250,00 €^*

Phoenix Contact AXL F AI2 AO2 XC 1H 1035429 Modulo I/O 5 V/DC

Articolo n°:2137548

Consegna entro Gio 29 Ott

Conrad Electronic

5 V/DC

1035429

Modulo I/O

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

490,98 €^*

Phoenix Contact AXL F AI4 I XC 1H 2702007 Modulo I/O 5 V/DC

Articolo n°:2137301

Consegna entro Gio 29 Ott

Conrad Electronic

5 V/DC

2702007

Modulo I/O

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

340,16 €^*

Phoenix Contact AXL F AI8 W 1F 2702525 Modulo I/O

Articolo n°:2136865

Consegna entro Gio 29 Ott

Conrad Electronic

2702525

Modulo I/O

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

528,69 €^*

Phoenix Contact AXL F AO4 XC 1H 2702153 Modulo I/O 5 V/DC

Articolo n°:2137416

Consegna entro Gio 29 Ott

Conrad Electronic

5 V/DC

2702153

Modulo I/O

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

572,95 €^*

Phoenix Contact AXL F IMPULSE2 XC 1H 2702655 Modulo I/O 5 V/DC

Articolo n°:2136880

Disponibile a breve

Conrad Electronic

5 V/DC

2702655

Modulo I/O

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

1110,66 €^*

Phoenix Contact AXL F RTD4 XC 1H 1035430 Modulo I/O 5 V/DC

Articolo n°:2136985

Consegna entro Gio 29 Ott

Conrad Electronic

5 V/DC

1035430

Modulo I/O

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

340,16 €^*

Phoenix Contact AXL F SGI2 1H 2702911 Modulo I/O 5 V/DC

Articolo n°:2137506

Consegna entro Gio 29 Ott

Conrad Electronic

5 V/DC

2702911

Modulo I/O

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

397,54 €^*

Phoenix Contact PLC-V8C/PT-24DC/SAM2 2907443 24 V/DC

Articolo n°:2137129

Consegna entro Gio 29 Ott

Conrad Electronic

24 V/DC

2907443

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

258,20 €^*

Phoenix Contact PLC-V8C/SC-24DC/BM2 2907447 Modulo I/O 24 V/DC

Articolo n°:2137152

Non disponibile

Conrad Electronic

24 V/DC

2907447

Modulo I/O

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

176,22 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 2136585 Phoenix Contact PLC-V8C/PT-24DC/BM2 2907446 Modulo I/O 24 V/DC

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2136585 Phoenix Contact PLC-V8C/PT-24DC/BM2 2907446 Modulo I/O 24 V/DC

Descrizione

Plc logic modulo logico di base, generazione 2, con 16 I/OS, collegabile a 8 terminali DI INTERFACCIA PLC digitali o analogici, espandibile a 48 I/OS, orologio in tempo reale, presa micro USB, registrazione per modulo di memoria e adattatore Bluetooth, collegamento Push-in

Testo tradotto automaticamente.
